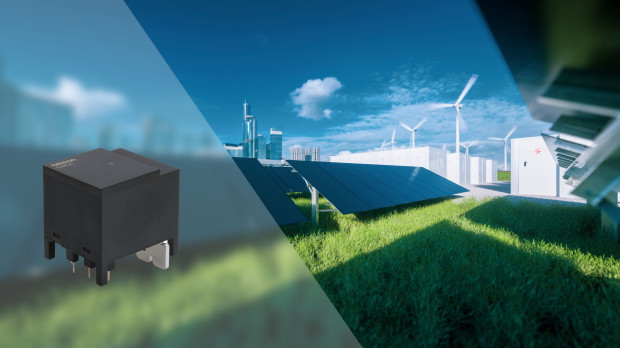

Przekaźnik G9KA-1A1B-E firmy Omron jest elementem przeznaczonym do zastosowań w systemach konwersji mocy i sterowania przepływem energii elektrycznej, stanowiącym alternatywę dla klasycznych, wysokoprądowych styczników elektromagnetycznych. Charakteryzuje się dużym napięciem i prądem znamionowym (300 A/1000 VDC), a równocześnie jest komponentem małogabarytowym, przystosowanym do lutowania bezpośrednio na płytce drukowanej, co upraszcza proces produkcyjny. Zajmuje powierzchnię 61,0 x 56,7 mm, a jego wysokość wynosi 58,4 mm.
G9KA-1A1B-E jest przekaźnikiem jednobiegunowym, jednopozycyjnym (SPST) z głównym stykiem normalnie otwartym (NO). W momencie załączenia, tor główny zamyka się, a dodatkowy tor pomocniczy o konfiguracji normalnie zamkniętej (NC), zostaje otwarty. Styk pomocniczy o parametrach 1 A/30 V może pełnić funkcję diagnostyczną lub kontrolną, umożliwiając sygnalizację stanu, realizację blokady międzysystemowej i sterowania sekwencyjnego lub generowania sygnałów logicznych. Pozwala to odwzorować funkcjonalność klasycznych styczników, wyposażonych w obwody pomocnicze przy małych gabarytach, typowych dla przekaźników montowanych na płytkach drukowanych.
Rezystancja początkowa styku głównego nie przekracza 0,2 mΩ, co ogranicza straty mocy. Wewnętrzna konstrukcja o zwiększonej zdolności odprowadzania ciepła, pozwala utrzymać stabilność temperaturową płytki nawet przy długotrwałej pracy pod dużym obciążeniem. Przerwa stykowa, wynosząca co najmniej 4,0 mm, spełnia wymogi normy VDE 0126, dotyczącej komponentów automatycznego odłączania od sieci w instalacjach fotowoltaicznych. Dzięki zastosowaniu rozwidlonych zacisków, uzyskano dużą niezawodność pracy i trwałość mechaniczną co najmniej 100 tys. cykli.
Przekaźnik G9KA-1A1B-E może znaleźć zastosowanie w falownikach przemysłowych i fotowoltaicznych, systemach magazynowania energii (ESS), szybkich ładowarkach pojazdów elektrycznych i zasilaczach UPS dużej mocy.
