Przełącznik w.cz. SPDT o rekordowej liniowości zgodnej z wymogami DOCSIS 3.1

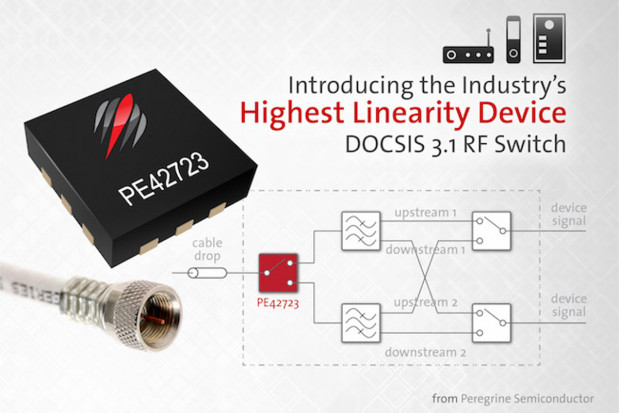

Firma Peregrine Semiconductor wprowadza na rynek najnowszy przełącznik w.cz. UltraCMOS PE42723 o rekordowej liniowości, wykraczającej poza wymogi specyfikacji DOCSIS 3.1. Jest to przełącznik SPDT stanowiący ulepszoną wersję wcześniejszego modelu PE42722, charakteryzujący się lepszymi parametrami elektrycznymi przy równocześnie mniejszych wymiarach obudowy.

Jest adresowany głównie do zastosowań w dwupasmowych urządzeniach abonenckich CPE (dekodery, modemy, bramki dostępowe) w sieciach telewizji kablowej. PE42722 i PE42723 to w chwili obecnej jedyne na rynku przełączniki w.cz. o architekturze dual upstream/downstream band pozwalające na korzystanie z dwóch pasm w jednym urządzeniu.

Dzięki dwupasmowej architekturze, urządzenia CPE mogą uzyskać kompatybilność ze specyfikacją DOCSIS 3.1, a operatorzy MSO (multi-service operator) zyskują elastyczność w dostarczaniu nowych i rozszerzonych usług. Przed zaprezentowaniem układu PE42722 w 2013 roku, żaden inny przełącznik na rynku nie wspierał architektury dual upstream/downstream band.

Aby umożliwić jej obsługę, przełącznik musi być umieszczony bezpośrednio na złączu F modemu kablowego (przed filtrami) i zapewniać zgodność z wymogami DOCSIS 3.1 w zakresie emisji niepożądanej na poziomie -50 dBmV.

Uzyskanie tak małego poziomu emisji wymaga zniekształceń harmonicznych poniżej -115 dBc. PE42722 i PE42723 to jedyne dostępne obecnie na rynki przełączniki w.cz. mogące to zapewnić.

Pozostałe parametry modelu UltraCMOS PE42723:

• pasmo: 5...1794 MHz,
• 2. harmoniczna: -121 dBc @ 17 MHz,
• 3. harmoniczna: -140 dBc @ 17 MHz,
• straty wtrącone: 0,3 dB @ 1218 MHz,
• izolacja: 54 dB @ 204 MHz,
• zabezpieczenie ESD: 3 kV na wszystkich wyprowadzeniach,
• obudowa: QFN-12 (3 x 3 mm).

Cena hurtowa przełącznika PE42723 wynosi 1,56 USD przy zamówieniach 10 tys. sztuk.
