Miniaturowe przetwornice DC/DC do zastosowań kolejowych – serie TMR-3WIR, TMR-6WIR

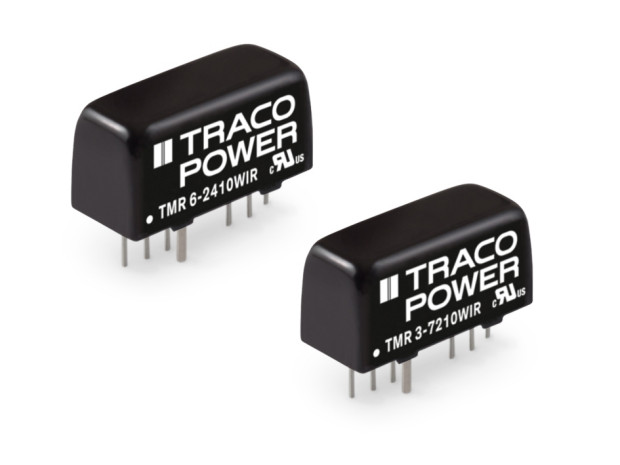

TMR-3WIR i TMR-6WIR są nowymi seriami przetwornic DC/DC firmy Traco o mocy 3 i 6W, w metalowych obudowach SIP-8. Zaprojektowano je do aplikacji kolejowych. Celem konstruktorów była maksymalna miniaturyzacja przy zachowaniu najlepszych parametrów. Przykładowo przetwornice TMR-3WIR mogą pracować z pełną mocą aż do temperatury otoczenia 78°C, a powyżej tej temperatury – z mocą ograniczaną liniowo do 50% przy 90°C.

Z certyfikatami EN 50155 i IEC/EN/UL 60950-1, izolacją wejście-wyjście 3000 VDC, funkcją ON/OFF, ograniczeniem prądowym i zabezpieczeniem przeciwzwarciowym mogą znaleźć zastosowanie w aplikacjach o ograniczonej przestrzeni.

Najważniejsze cechy:

• Moc wyjściowa 3W (TMR-3WIR) i 6W (TMR-6WIR)
• Miniaturowa metalowa obudowa SIP-8
• Duża sprawność i małe straty termiczne
• Izolacja wejście-wyjście 3000 VDC
• W pełni stabilizowane wyjścia od 0 do 100% obciążenia
• Szeroki zakres temperatur pracy, od –40 do +90°C
• Praca z pełną mocą do +78°C (TMR-3WIR) lub +60°C (TMR-6WIR)
• Szeroki zakres wejścia, 4:1
• Funkcja zdalnego włączania/wyłączania
• Zabezpieczenie zwarciowe i przeciążeniowe
• Średni czas bezawaryjnej pracy (MIL-HDBK-217F, +25°C): 5535 tys. godzin (TMR-3WIR) i 2950 tys. godzin (TMR-6WIR)

Certyfikaty i normy:

• Bezpieczeństwo elektryczne: IEC/EN/UL 60950-1, EN 50155
• Odporność EMC: EN 61000-4-2, -3, -4, -5, -6, -8
• Emisja EMC: EN 55011, EN 55032, klasa A lub B (z zewnętrznym filtrem)
• Szok termiczny: MIL-STD-810F
• Wibracje i wstrząsy: EN 61373, MIL-STD-810F
• Wymagania środowiskowe: dyrektywy Reach i RoHS2
• Niepalność: EN 45545-2

Serie TMR-3WIR i TMR-6WIR obejmują po 27 modeli podzielonych na 3 grupy o różnych zakresach napięć wejściowych: 9-36, 18-75 i 43-160 VDC. W każdej z tych grup jest 9 modeli o różnych napięciach wyjściowych: 3,3V, 5V, 9V, 12V, 15V, 24V, ±5V, ±12V i ±15V.
