Czujniki prądu AC i DC o zakresie pomiarowym 400 A i częstotliwości pracy do 400 kHz
Allegro MicroSystems, LLC powiększa ofertę czujników prądowych do montażu na płytkach drukowanych o dwa nowe modele oznaczone symbolami ACS772 i ACS773. Są to czujniki o zakresie pomiarowym do 400 A i zakresie częstotliwości pracy do 200 kHz, różniące się napięciem zasilania, wynoszącym odpowiednio 5 V i 3,3 V.
Mogą znaleźć zastosowanie do pomiaru prądu wyjściowego w układach napędowych i zasilających. Dzięki krótkiemu czasowi reakcji (2,5 s) zapewniają skuteczne zabezpieczenie nadprądowe w aplikacjach safety-critical. Ich dokładność pomiaru wynosi 2,1% i nie pogarsza się z upływem czasu.
Struktura wewnętrzna obu układów obejmuje precyzyjny, liniowy czujnik Halla o małym offsecie, umieszczony przy ścieżce wysokoprądowej i mierzący natężenie pola magnetycznego powstającego w wyniku przepływu prądu.
Wytwarzane na wyjściu układu napięcie jest proporcjonalne do natężenia prądu. Duża dokładność pomiaru wynika z małej odległości przewodnika wysokoprądowego od sensora oraz z zastosowanej tu cyfrowej kompensacji temperatury.
Czujniki są odporne na duże skoki napięcia dV/dt i zewnętrzne pola elektryczne. Dzięki małej rezystancji wewnętrznego przewodnika (typ. 100 ) wprowadzają małe straty mocy. Obwód wysokoprądowy jest odizolowany elektrycznie od reszty układu, co eliminuje potrzebę stosowania optoizolatorów i innych kosztownych technik izolacyjnych.

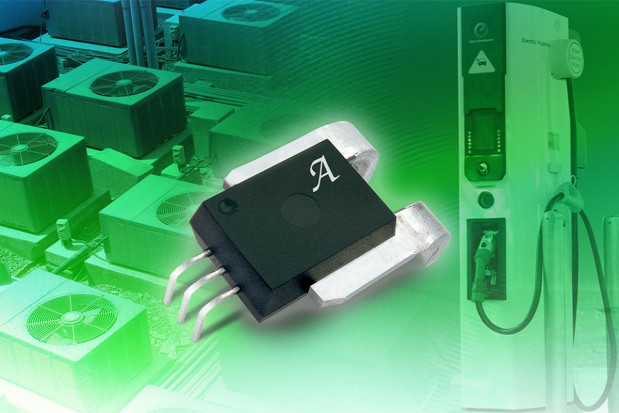

ACS772 i ACS773 są zamykane w jednakowych 5-wyprowadzeniowych obudowach typu CB o wymiarach 13 x 10 x 7 mm (bez wyprowadzeń). Uzyskały kwalifikację samochodową AEC-Q100 Grade 1. Są kalibrowane fabrycznie przed wysyłką do klienta.
