Przełączniki w.cz. o paśmie przenoszenia do 44 GHz

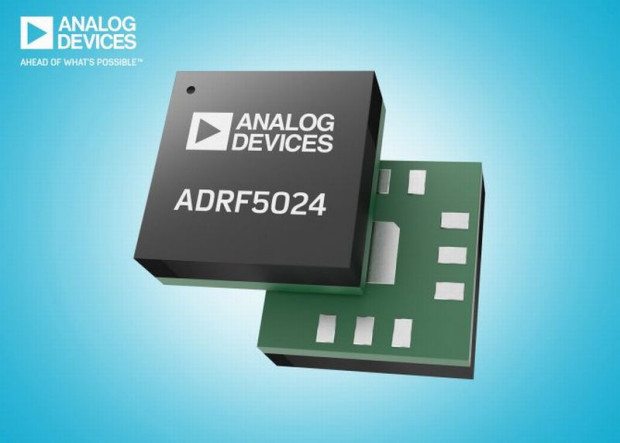

Nowe mikrofalowe przełączniki SPDT, ADRF5024 i ADRF5025 firmy Analog Devices zapewniają pasmo przenoszenia do 44 GHz. Zostały wyprodukowane w technologii SOI. Różnią się dolną częstotliwością pracy; dla ADRF5024 wynosi ona 100 MHz, a dla ADRF5025 - 9 kHz. ADRF5024 jest zoptymalizowany do pracy w aplikacjach wymagających krótkiego czasu przełączania (jego czas stabilizacji napięcia to jedynie 17 ns), natomiast ADRF5025 nadaje się do zastosowań w aplikacjach ultra-szerokopasmowych.

Tłumienie sygnału wynosi dla obu układów maksymalnie 1,7 dB (przy dopasowaniu impedancji), a maksymalna moc sygnału wejściowego to 27 dBm. ADRF5024 i ADRF5025 są zamykane w małogabarytowych obudowach SMD o wymiarach 2,25 x 2,25 mm. Mogą znaleźć szeroki zakres zastosowań m.in. w antenowych szykach fazowanych, aparaturze pomiarowej i systemach komunikacyjnych.

Pracują w szerokim zakresie temperatur otoczenia od -40°C do +105°C. Są zasilane symetrycznym napięciem ±3,3 V, pobierając 14 µA prądu ze źródła dodatniego i 120 µA ze źródła ujemnego.
