6-bitowy tłumik cyfrowy na zakres częstotliwości od 9 kHz do 40 GHz

ADRF5720 to 6-bitowy tłumik cyfrowy pracujący w szerokim zakresie częstotliwości wejściowych od 9 kHz do 40 GHz. Zapewnia on zakres regulacji tłumienia wynoszący 31,5 dB i programowany w krokach co 0,5 dB. Charakteryzuje się stratami wtrąconymi na poziomie 4,5 dB i maksymalną mocą sygnału wejściowego 30 dB w szczycie. Jest zasilany symetrycznym napięciem ±3,3 V.

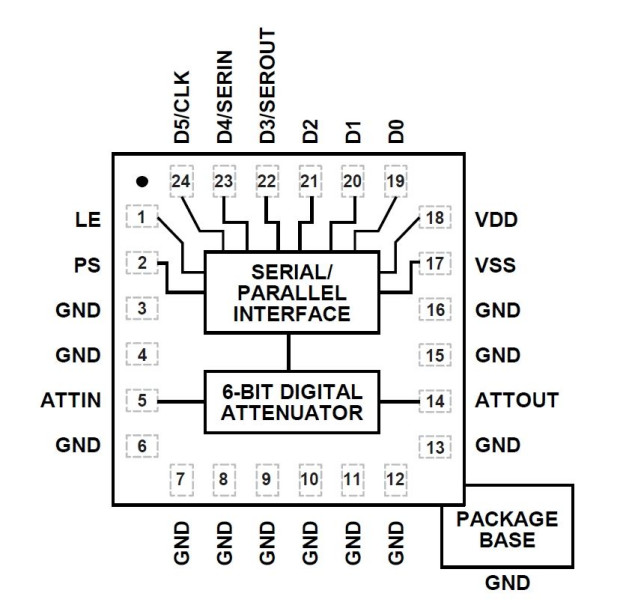

Może być programowany za pośrednictwem interfejsu SPI kompatybilnego z poziomami napięć CMOS/LVTTL. Wszystkie porty sygnałowe układu są dopasowane do impedancji 50 Ω. ADRF5720, zamykany w obudowie LGA-24 o powierzchni 4 x 4 mm jest kompatybilny pod względem rozkładu wyprowadzeń z wcześniejszą wersją "fast switching" ADRF5730, pracującą w węższym zakresie częstotliwości sygnału wejściowego od 100 MHz do 40 GHz.

Jego zakres temperatur pracy wynosi od -40 do +105°C. Zakres zastosowań obejmuje m.in. aparaturę pomiarową, infrastrukturę sieci telefonii komórkowej, radary itp.

Pozostałe parametry:

• straty wtrącone: 4,5 dB dla 40 GHz,
• dokładność tłumienia: ±(0,40 + 3% współczynnika tłumienia) dla 40 GHz,
• IP3: typ. 50 dBm,
• P0.1dB: 27 dBm,
• czas stabilizacji sygnału wyjściowego: 8 µs do 0,1 dB.
