Miniaturowy konwerter DC-DC 60 V/1,5 A w obudowie HotRod 3 x 2 mm

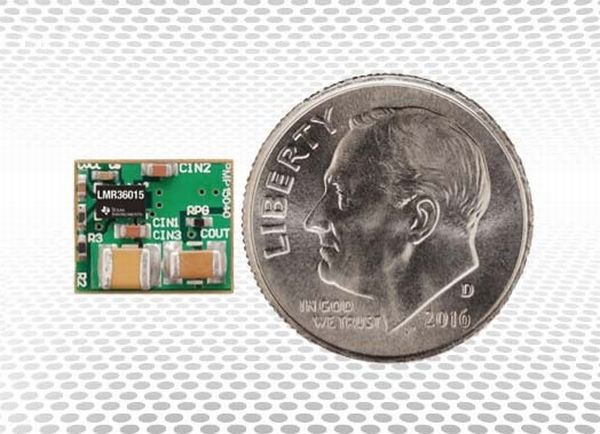

LMR36015 jest łatwym w implementacji konwerterem DC-DC step-down z wbudowanym tranzystorem przełączającym MOSFET, pozwalającym na zapewnienie wydajności prądowej 1,5 A. Układ ten pracuje w szerokim zakresie napięć wejściowych od 4,2 do 60 V, przy czym wytrzymuje przepięcia do 66 V.

Jego niezawodność i odporność na trudne warunki pracy dodatkowo zwiększa szeroki zakres dopuszczalnych temperatur złącza, rozciągający się od -40 do +150°C oraz wbudowane obwody zabezpieczające: termiczny, podnapięciowy i zwarciowy. LMR36015 umożliwia stabilizację napięcia wyjściowego w zakresie od 1 do 57 V.

Zapewnia sprawność energetyczną sięgającą 93% (400 kHz, 12 V_IN, 5 V_OUT, 1 A). Pobiera niewielki prąd zarówno w trybie shutdown (3 µA), jak i w stanie aktywnym (23 µA). W zakresie małych obciążeń automatycznie przechodzi w tryb PFM, ograniczający pobór prądu ze źródła wejściowego. Występuje w wersjach o maksymalnej częstotliwości taktowania równej 400 kHz i 1 MHz, a w przypadku wersji z kwalifikacją AEC-Q100, również 2,1 MHz.

Wymaga jedynie kilku zewnętrznych elementów pasywnych. LMR36015 jest zamykany w obudowie HotRod o powierzchni 3 x 2 mm. Pod względem rozkładu wyprowadzeń jest kompatybilny z wcześniejszymi odpowiednikami LMR36006 (60 V, 0,6 A) i LMR33620/30 (36 V, 2 A/3 A).
