70-amperowy konwerter DC-DC z interfejsem PMBus w obudowie o wymiarach 23 x 18 x 7,5 mm
RAA210870 to konwerter DC-DC o wydajności prądowej 70 A, zamykany w obudowie HDA o wymiarach 23 x 18 x 7,5 mm. Może znaleźć szerokie pole zastosowań w systemach komputerowych, telekomunikacji, pamięciach masowych, przemyśle, urządzeniach ATE i sieciowych oraz do zasilania układów ASIC, FPGA i DSP. Jego struktura wewnętrzna obejmuje kontroler PWM, tranzystory wysokoprądowe MOSFET, cewkę wysokoprądową i zestaw podzespołów pasywnych.
Do realizacji kompletnego obwodu RAA210870 wymaga w najprostszej konfiguracji jedynie zewnętrznych kondensatorów w obwodzie wejściowym i wyjściowym. Zastosowanie obudowy HDA o bardzo dobrych właściwościach termicznych pozwala na pracę z prądem wyjściowym 70 A bez potrzeby dodatkowego chłodzenia za pomocą wentylatorów czy radiatorów.
Podstawowa konfiguracja układu wymaga tylko kilku zewnętrznych rezystorów, a wbudowany interfejs PMBus służy do obsługi błędów i kontroli parametrów w czasie rzeczywistym (VIN, VOUT, IOUT, temperatura, współczynnik wypełnienia PWM, częstotliwość pracy). Unikalna architektura ChargeMode zapewnia reakcję na zmiany prądu obciążenia w pojedynczym takcie zegara i umożliwia pracę w zakresie częstotliwości taktowania do około 1 MHz.
Pozostałe cechy:
- zakres napięć wejściowych: 4,5...14 V,
- zakres napięć wyjściowych: 0,6...2,5 V,
- sprawność: do 93%,
- dokładność napięcia wyjściowego: ±1,2% w dopuszczalnym zakresie napięć wejściowych, prądów wyjściowych i temperatur,
- częstotliwość taktowania: stała od 296 kHz do 1,06 MHz,
- brak konieczności kompensacji,
- zabezpieczenie pod- i nadnapięciowe, nadprądowe oraz termiczne z rejestracją błędów,
- kompatybilność ze środowiskiem PowerNavigator.
(Kliknij w zdjęcie aby je powiększyć)

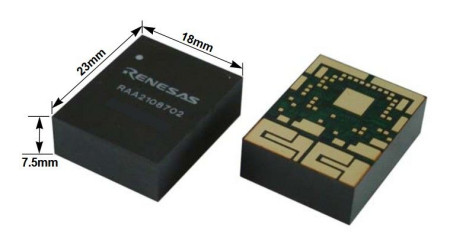

Wymiary RAA210870

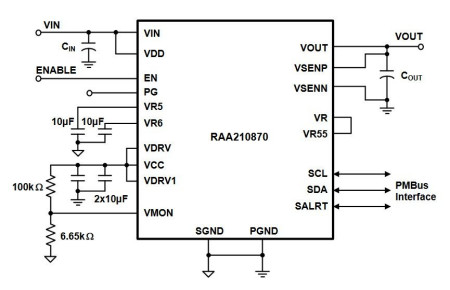

Uproszczony schemat aplikacyjny RAA210870
