Oscylatory 1,0...2,2 GHz do systemów komunikacyjnych 100G/400G

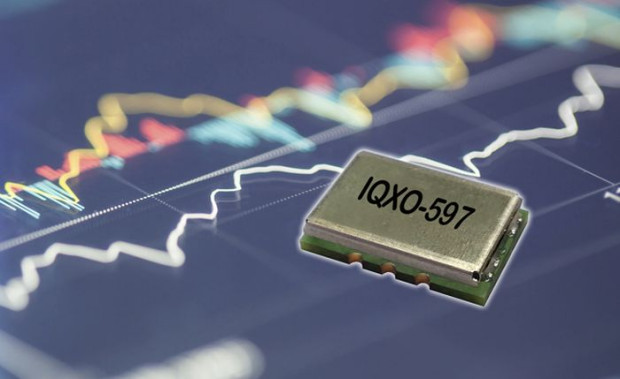

Oscylatory nowej serii IQXO-597 firmy IQD wyróżniają się bardzo dużą częstotliwością wyjściową, wynoszącą od 1,0 do 2,2 GHz. Są zamykane w 6-wyjściowych obudowach SMD o wymiarach 14 x 9 x 3,3 mm z podstawą z laminatu FR4 i metalowym wieczkiem. Występują w wersjach z trzema rodzajami sygnału wyjściowego: sinusoidalnym, sinusoidalnym różnicowym i LVPECL.

Zapewniają stabilność ±20 ppm w zakresie temperatur otoczenia od -40 do +85°C. Maksymalna odchyłka częstotliwości wyjściowej wynosi ±70 ppm wliczając w to tolerancję początkową, wpływ temperatury, wahania napięcia zasilającego, zmiany obciążenia i niestałość długoterminową w okresie 10 lat pracy.

Oscylatory IQXO-597 nadają się idealnie do zastosowań w systemach komunikacyjnych 100G/400G, szybkich przetwornikach A/C i C/A, serializerach-deserializerach i modułach optycznych.

Pracują z napięciem zasilania 3,3 V przy maksymalnym poborze prądu 70 mA (wersja z wyjściem sinusoidalnym) i 120 mA (wersja z wyjściem LVPECL). Ich błąd jitteru wynosi zaledwie 15 fs rms (12 kHz...20 MHz) dla przebiegu sinusoidalnego 2,1930 GHz oraz 46 fs (10 kHz...20 MHz) dla przebiegu LVPECL 1,0960 GHz.
