Samochodowy wzmacniacz mocy 4 x 50 W odporny na fluktuacje napięcia na linii zasilania

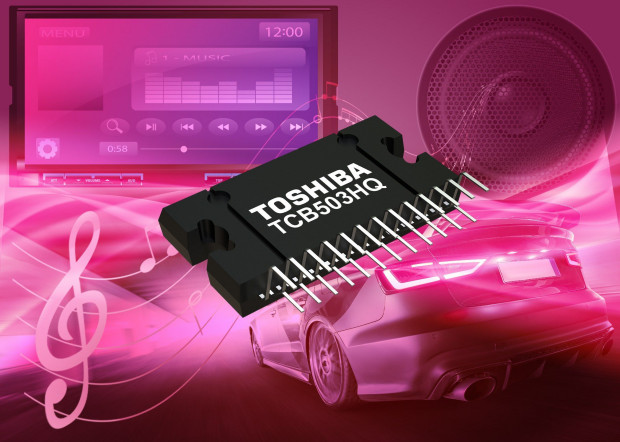

TCB503HQ to kolejny z serii wzmacniaczy mocy firmy Toshiba, odpornych na fluktuacje napięcia na linii zasilającej, typowych dla instalacji samochodowych. Zawiera wyjściowy stopień mostkowy na tranzystorach DMOS, umożliwiający oddanie do obciążenia 4 Ω maksymalnej mocy 50 W na każdym z czterech wyjść.

Zawiera funkcję wyciszania i standby, układ wykrywający obcinanie sygnału wyjściowego, układ wykrywania offsetu i zwarcia oraz zabezpieczenie nadnapięciowe i termiczne. Ponadto, został wyposażony w filtr eliminujący szum wysokoczęstotliwościowy pochodzący z silników, smartfonów itp. Może pracować już przy napięciu zasilania równym 6 V.

Ważniejsze parametry:

• V_CC: 6…18 V,
• maks. mocy wyjściowa: 50 W/4 Ω (V_CC=15,2 V),
• prąd spoczynkowy: typ. 200 mA,
• prąd standby: typ. 10 nA,
• THD: typ. 0,01% (P=4 W),
• wyjściowe napięcie szumu: typ. 45 µV rms,
• PSRR: typ. 70 dB.

Więcej na: www.toshiba.semicon-storage.com
