Zintegrowany 35-amperowy konwerter DC-DC step-down z interfejsem PMBus

Texas Instruments
Produkt firmy:
Texas Instruments

TPSM846C23 jest łatwym w implementacji, zintegrowanym konwerterem DC-DC step-down o wydajności prądowej 35 A, wyposażonym w interfejs PMBus. Jest dostarczany w postaci modułu SMD o wymiarach 16 x 15 x 6,4 mm. Pracuje z napięciem wejściowym od 4,5 do 15 V i umożliwia stabilizację napięcia wyjściowego w zakresie od 0,35 do 2,0 V.

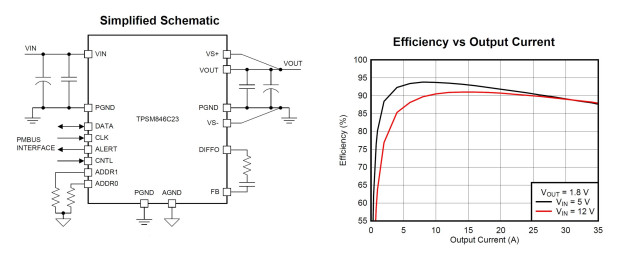

Struktura wewnętrzna układu obejmuje kontroler, tranzystory MOSFET, cewkę i większość wymaganych podzespołów współpracujących. Zadaniem użytkownika jest jedynie podłączenie kondensatorów wejściowych i wyjściowych oraz kilku elementów pasywnych ustalających parametry pracy. Istnieje możliwość równoległego łączenia dwóch konwerterów TPSM846C23 w konfiguracji 2-fazowej, pozwalającej uzyskać natężenie prądu wyjściowego równe 70 A.

Korzystając z wbudowanego interfejsu PMBus, użytkownik może ustalać napięcie wyjściowe, próg zadziałania zabezpieczenia podnapięciowego oraz parametry układu miękkiego startu i zabezpieczenia nadprądowego i termicznego. Interfejs PMBus umożliwia ponadto monitorowanie bieżących parametrów pracy (napięcie, prąd, temperatura) oraz sygnalizację alarmów i ostrzeżeń.

TPSM846C23 jest kompatybilny pod względem rozkładu wyprowadzeń z podobnym konwerterem TPSM846C24 bez interfejsu PMBus. Jego model do symulacji parametrów pracy uwzględniono w środowisku Webench Power Designer, co ułatwia projektowanie układów zasilania.

Pozostałe cechy TPSM846C23:

  • dokładność stabilizacji napięcia: 0,5%,
  • częstotliwość pracy: od 300 kHz do 1 MHz synchronizowana z sygnałem zewnętrznym,
  • zakres dopuszczalnych temperatur pracy: od -40 do +105°C,
  • rezystancja termiczna: 8,7°C/W,
  • poziom emisji elektromagnetycznej: EN55022 Class A,
  • różnicowy czujnik prądu wyjściowego (Remote Sense),
  • wyjście sygnalizacyjne Power Good.

Więcej na: www.ti.com
