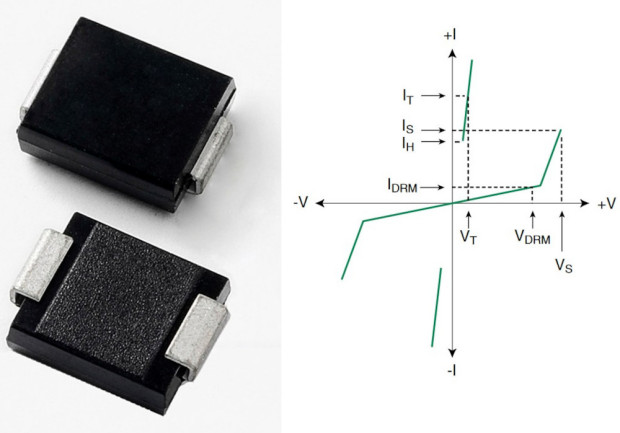

Tyrystory SIDACtor do ochrony nadprądowej w obudowach SMD o wymiarach 7,1 x 6,2 x 3,2 mm
Littelfuse powiększa rodzinę tyrystorów SIDACtor o nową serię Pxxx0S3N, obejmującą modele produkowane w miniaturowych obudowach DO-214AB (SMC) o wymiarach 7,1 x 6,2 x 3,2 mm. Pomimo małych gabarytów, zapewniają one ochronę przed impulsami prądowymi do 3 kA (8/20 µs) w systemach automatyki i gromadzenia energii (ESS), fotowoltaice oraz w ładowarkach pojazdów elektrycznych, równocześnie zapewniając małą akumulację termiczną.
Ważną zaletą tyrystorów Pxxx0S3N jest mniejsze napięcie przełączania (VS) od ochronników GDT oraz mniejsze napięcie w trybie włączenia (VT) od warystorów i transili. W odróżnieniu od GDT, tyrystory SIDACtor nie podlegają stopniowej degradacji po występowaniu kolejnych impulsów przepięciowych.
|
Parametry wybranych modeli tyrystorów serii Pxxx0S3N |
|||||||
|
|
VDRM @ lDRM=5 μA (min.) |
VS @ 100 V/μs (maks.) |
IH (min.) |
IS (maks.) |
IT (maks.) |
VT @ IT=2,2 A (maks.) |
Pojemność @ 1 MHz, 2 V |
|
P0080S3NLRP |
6 V |
25 V |
50 mA |
800 mA |
2,2 A |
4 V |
150 pF |
|
P0720S3NLRP |
65 V |
88 V |
550 pF |
||||
|
P1300S3NLRP |
120 V |
160 V |
450 pF |
||||
|
P2600S3NLRP |
220 V |
300 V |
450 pF |
||||
|
P3800S3NLRP |
350 V |
430 V |
450 pF |
||||
