3-fazowe prostowniki mostkowe o prądzie znamionowym do 300 A

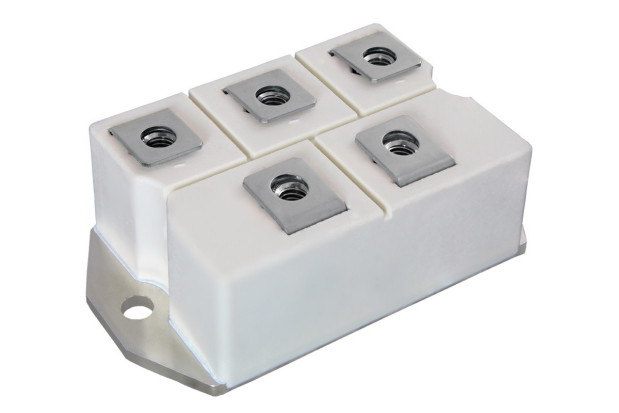

Nowe 3-fazowe prostowniki mostkowe firmy Vishay zostały zaprojektowane do zastosowań przemysłowych. Są one zamykane w małoga
barytowych obudowach MTC o bardzo małej rezystancji termicznej złącze-obudowa, wynoszącej już od 0,038 °C/W. Występują w 6 wariantach różniących się prądem znamionowym (130...300 A) i dopuszczalnym napięciem wstecznym (1600 lub 1800 V). Do zalet prostowników serii VS-xx1MT1x0C należy też małe napięcie przebicia, wynoszące od 1,54 V oraz izolacja do 3600 V rms. Ich zakres zastosowań obejmuje spawarki, przecinarki plazmowe, zasilacze impulsowe, ładowarki akumulatorów i układy napędowe.
|
IO (A) |
VRRM (V) |
VFM (V) |
RthJC (°C/W) |
Napięcie izolacji (V) |
|
|
VS-131MT160C |
130 |
1600 |
2,05 |
0,068 |
3600 |
|
VS-131MT180C |
130 |
1800 |
2,05 |
0,068 |
3600 |
|
VS-161MT160C |
160 |
1600 |
1,85 |
0,058 |
3600 |
|
VS-161MT180C |
160 |
1800 |
1,85 |
0,058 |
3600 |
|
VS-301MT160C |
300 |
1600 |
1,54 |
0,038 |
3600 |
|
VS-301MT180C |
300 |
1800 |
1,54 |
0,038 |
3600 |
