Tyrystory w obudowach DO-214AB do ochrony przed przetężeniami do 2 kA (8/20 µs)

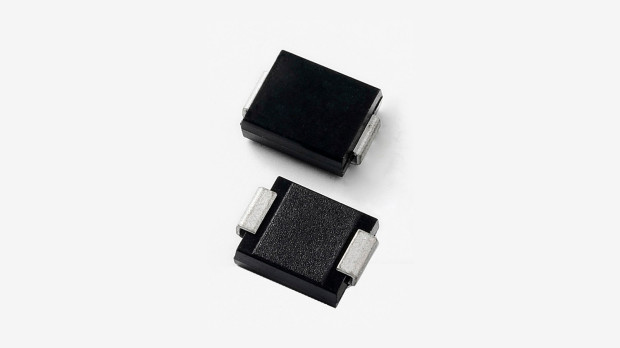

Littelfuse wprowadza do sprzedaży pierwszą serię tyrystorów zamykanych w obudowach DO-214AB (SMC) o wymiarach 7,1 x 6,2 x 2,6 mm, zapewniających ochronę przed przetężeniami do 2 kA (8/20 µs). Tyrystory Pxxx0S3H SIDACtor są polecane do aplikacji, w których istotna jest miniaturyzacja podzespołów, stanowiąc doskonałą alternatywę dla komponentów MOV i GDT, których parametry ulegają degradacji z biegiem czasu. Zajmują znacznie mniejszą powierzchnię od wcześniejszych odpowiedników, zamykanych w obudowach TO-262. Spełniają wymogi standardu IEC-61000-4-5 Level 4 w zakresie ochrony przepięciowej oraz są odporne na wyładowania ESD do 30 kV, przenoszone przez powietrze i dotyk, zgodnie z wymogami IEC 61000-4-2. Ich zakres zastosowań obejmuje m.in. zasilacze UPS, ładowarki samochodowe, falowniki w instalacjach fotowoltaicznych oraz infrastrukturę ICT.

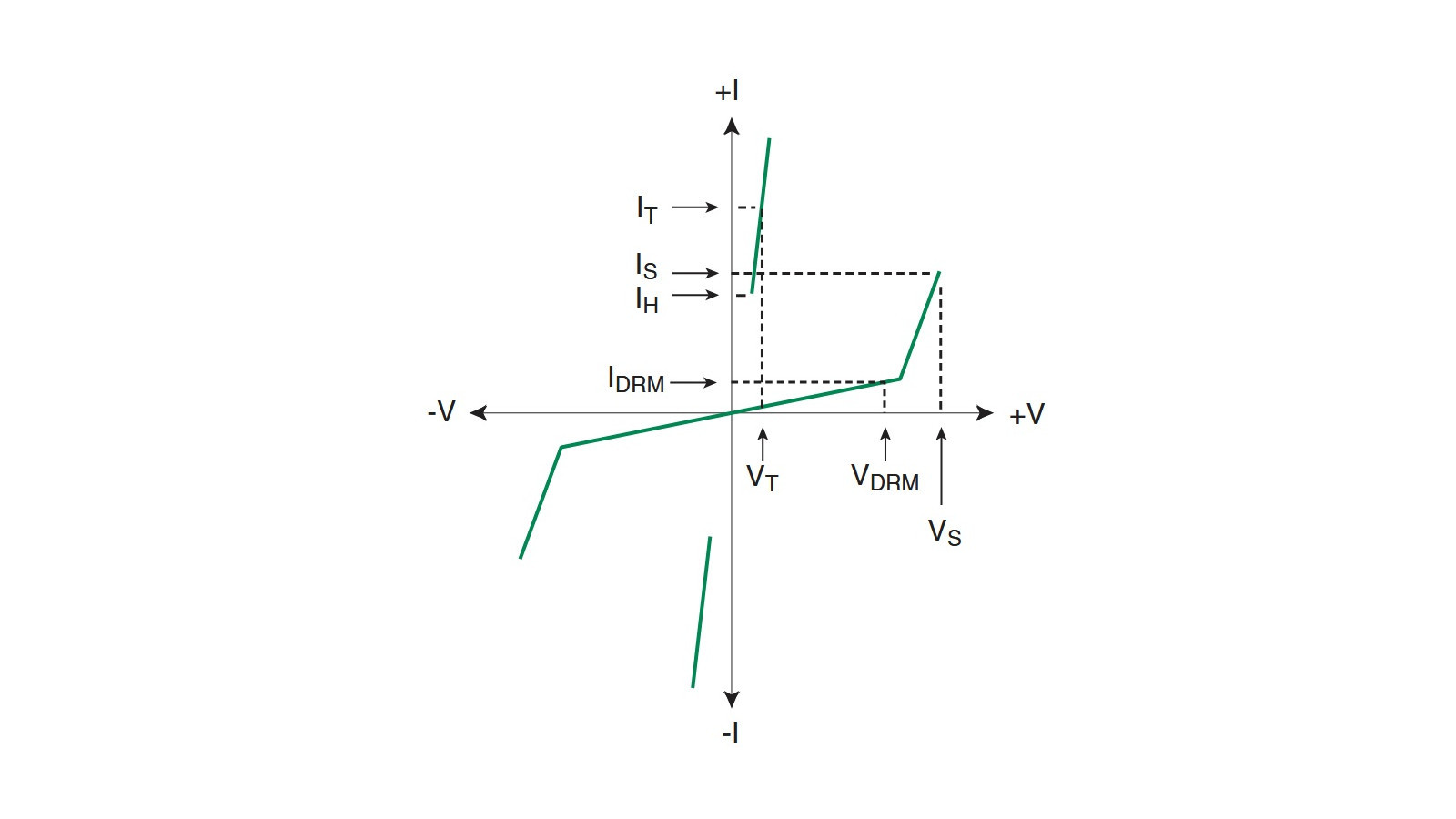

Ważniejsze parametry:

• V_DRM (@ l_DRM=5 μA): min. 220 V,
• V_S (@ 100 V/μs): maks. 300 V,
• I_H: min. 50 mA,
• I_S: maks. 800 mA,
• I_T: maks. 2,2 A,
• V_T (@I_T=2,2 A): maks. 4 V,
• pojemność (@1 MHz, 2 V): 150...450 pF.



Więcej na: www.littelfuse.com
