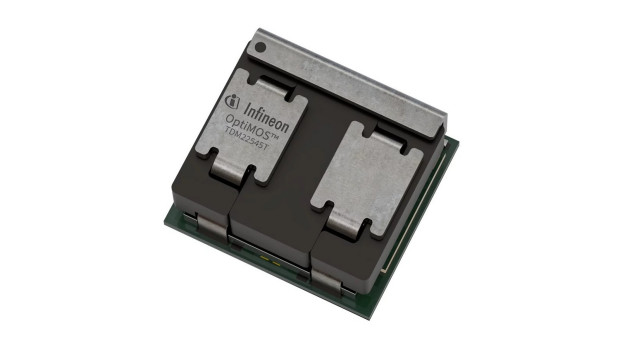

OptiMOS TDM22545T to dwufazowy układ regulacji napięcia TLVR (trans-inductance voltage regulator), zawierający dwa inteligentne stopnie mocy (smart power stages) i dwie cewki indukcyjne w obudowie LGA o wymiarach 10 x 9 x 4,8 mm. Jego konstrukcja została zoptymalizowana pod kątem minimalizacji strat przewodzenia i przełączania, zapewnienia szybkiego odprowadzania ciepła oraz ograniczenia parametrów pasożytniczych. Dzięki zastosowaniu opracowanej przez Infineon architektury TLVR, TDM22545T pozwala znacznie zredukować liczbę kondensatorów wyjściowych, wymaganych do stabilizacji napięcia. Cewki TLVR ze sprzężeniem magnetycznym zapewniają szybką reakcję układu na nagłe zmiany prądu obciążenia, typowe dla mikroprocesorów i akceleratorów AI.
Układ pracuje z częstotliwością taktowania od 600 kHz do 1,2 MHz. Każda z dwóch wewnętrznych sekcji może dostarczyć do obciążenia maksymalny prąd ciągły 80 A i maksymalny prąd szczytowy 120 A. Łączna wydajność prądowa wynosi 140 A przy pracy dwufazowej. Zakres napięcia wejściowego rozciąga się od 4,25 V do 16 V, natomiast napięcie wyjściowe może być regulowane w zakresie od 0,225 V do 2 V. Sygnał sterujący PWM 3,3 V umożliwia integrację z typowymi kontrolerami napięcia XDP z oferty Infineon.
TDM22545T zawiera zestaw zabezpieczeń, w tym zabezpieczenie termiczne, podnapięciowe i zwarciowe oraz ogranicznik prądowy. Funkcja automatycznego uzupełniania ładunku kondensatora bootstrap zapobiega jego nadmiernemu rozładowaniu przy dużych częstotliwościach przełączania. W trybie deep sleep pobór prądu zmniejsza się do około 32 μA na fazę.
OptiMOS TDM22545T może znaleźć zastosowanie w systemach zasilania mikroprocesorów, procesorów graficznych, układów FPGA, pamięci DDR oraz akceleratorów AI w serwerach, systemach telekomunikacyjnych i infrastrukturze centrów danych, gdzie wymagana jest duża gęstość mocy, duża sprawność energetyczna i precyzyjna kontrola parametrów dynamicznych.
Więcej na: www.infineon.com
