Dokładne i wygodne cenowo pomiary prądu AC transformatorami prądu Talema

Ogólny pomiar prądu zmiennego, ochrona przed przeciążeniem lub zwarciem, detekcja spadku obciążenia lub wyłączenia oraz podobne aplikacje wymagają prostych i niezawodnych rozwiązań. Transformatory prądu spełniają wszystkie te wymogi i dodają jeszcze dalsze bonusy jak: izolacja galwaniczna, żadna ingerencja w mierzony obwód oraz korzystna cena.

Jak wiemy, jedna z metod pomiaru prądu zmiennego przepływającego przez przewód oparta jest na użyciu transformatora prądu. Zmienne pole magnetyczne wokół przewodu, które jest wprost proporcjonalne do przepływającego prądu, indukuje w transformatorze pomiarowym napięcie zmienne.

Przy odpowiedniej konstrukcji i właściwym obciążeniu transformatora, napięcie wyjściowe jest wprost proporcjonalne do wartości prądu w mierzonym przewodzie. Chyba największą zaletą tej metody jest fakt, że układ pomiarowy oddzielony jest galwanicznie od mierzonego przewodu a równocześnie transformator nie wprowadza do mierzonego obwodu żadnego dodatkowego obciążenia, ani na niego w żaden sposób nie oddziałuje.

Jeżeli chcielibyśmy zbadać sprawę szczegółowo, transformator odbiera z mierzonego przewodu nieznaczną ilość energii o wartości kilkudziesięciu mW/10A, która zużyta zostaje w uzwojeniu transformatora oraz jego obciążeniu.

Każdy transformator prądu zaprojektowany jest dla odpowiedniego obciążenia, tzn. przy odpowiednim obciążeniu daje najdokładniejsze wyniki. Na przykład dla typu AC-1050 stanowi ono 100 Ohm. W takim przypadku przekładnia transformatora wynosi 1000:1, czyli przy prądzie 10A do obciążenia płynie prąd 10 mA.

Znaczy to, że na obciążeniu 100 Ohm zmierzymy napięcie o wartości 1V. Wyjście transformatora prądu można podłączyć do miernika panelowego, woltomierza cyfrowego, oscyloskopu lub wejścia przetwornika AD. Przy zastosowaniu przetwornika AD można również śledzić przebieg prądu i wykryć różne nieliniowości w odbiorze.

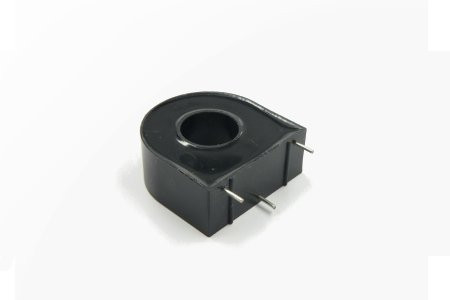

Transformatory prądu Talema to najwyższej klasy komponenty z wyjątkowym stosunkiem jakość/cena. Transformatory zaprojektowane są do wlutowania w płytce PCB. W naszej ofercie znajdują się różne typy aż do prądu maksymalnego 100A.

Obecnie możemy zaoferować typ AC 1050 również z zasobów magazynowych producenta (około 8000 szt.) z terminem dostawy 1-2 tygodnie (standartowy okres dostawy wnosi zwykle 20 tygodni). Informacje szczegółowe zawarte są w datasheetach poszczególnym typów.
