Szybki tranzystor IGBT do grzejników indukcyjnych

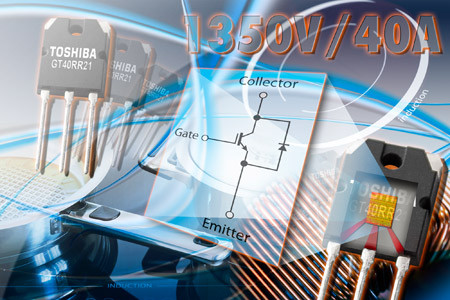

GT40RR21 to szybki tranzystor IGBT o napięciu znamionowym 1350V, dopuszczalnym prądzie przewodzenia 40A i napięciu nasycenia VCE(sat) równym 2,0V @ +25°C, przeznaczony do zastosowań w aplikacjach wysokonapięciowych, m.in. w falownikach rezonansowych grzejników indukcyjnych.
Jest tranzystorem n-kanałowym zawierającym wbudowaną diodę regeneracyjną 3,0V/20A. Na tle innych tranzystorów IGBT wyróżnia się bardzo dobrymi parametrami dynamicznymi. Może przewodzić impulsy prądowe do 200A przez czas 3µs oraz wykazuje krótki czas wyłączania, wynoszący typowo 0,3 mJ w temperaturze +25°C i 0,54 mJ w temperaturze +125°C.
Dopuszczalny prąd przewodzenia, wynoszący 40A przy +25°C, zmniejsza się do zaledwie 35A przy +100°C. GT40RR21 jest zamykany w obudowie TO-3P(N) o wymiarach 20 x 15,5 x 4,5mm. Pracuje przy maksymalnej temperaturze złącza wynoszącej +175°C.
