Miniaturowe modułowe konwertery DC-DC o wymiarach od 2,5 x 2,3 mm

Miniaturowe modułowe przetwornice DC-DC serii LXDC (Murata) są produkowane na wielowarstwowych ferrytowych podłożach ze zintegrowaną cewką, układem sterującym oraz kondensatorami obwodu wejściowego i wyjściowego. Najważniejszą zaletą tych elementów poza małymi rozmiarami jest bardzo dobre tłumienie zaburzeń EMI.

W ostatnim czasie seria LXDC powiększyła się o dwa nowe modele. LXDC55B to konwerter typu step-down o wymiarach 5,7 x 5,0 x 2,1 mm, zapewniający wydajność prądową 3,0 A. Pracuje z napięciem wejściowym od 2,7 do 5,5 V_DC i występuje w wersjach o ustalonym fabrycznie napięciu wyjściowym 1,2, 1,8, 2,5, 3,0 i 3,3 V_DC.

Drugi z nowych układów, LXDC44A jest konwerterem typu step-up o wydajności prądowej 0,7 A i wymiarach 4,0 x 4,0 x 2,0 mm. Pracuje z napięciem wejściowym z zakresu od 2,7 do 4,5 V_DC i generuje napięcie wyjściowe 5 V_DC.

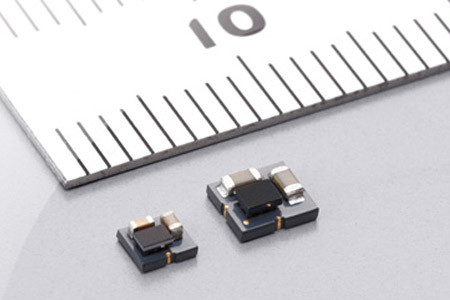

Dwa wcześniejsze modele dostępne w ramach tej serii, LXDC2UR i LXDC3EP to najmniejsze modułowe konwertery DC-DC dostępne obecnie w sprzedaży. Oba pracują w układzie step-down. Charakteryzują się wymiarami odpowiednio 2,5 x 2,3 mm i 3,5 x 3,2 mm oraz wydajnością prądową 0,6 i 1,0 A.
