Miniaturowe regulatory napięcia POL ZVS o mocy do 120 W i sprawności sięgającej 98%

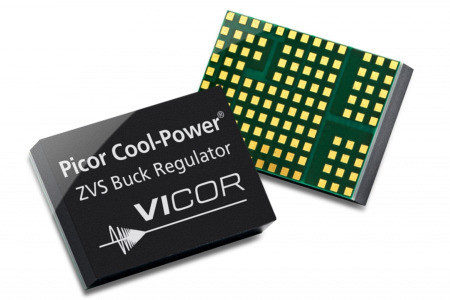

Vicor Corporation prezentuje nową rodzinę regulatorów napięcia typu Buck o oznaczeniach PI33xx, umożliwiających osiągnięcie szczytowej sprawności sięgającej 98%. Regulatory Picor PI33xx Cool-Power wykorzystują topologię ZVS (Zero-Voltage Switching). Pracują z dużą częstotliwością przełączania w szerokim zakresie napięć wejściowych od 8 do 36 V_DC.

Regulatory zamykane są, wraz z obwodem sterującym oraz elementami przełączającymi dużej mocy i pomocniczymi, w obudowach o wymiarach 14 x 10 x 2,56 mm. Generują napięcia wyjściowe z zakresu od 1 do 16 V. Maksymalny prąd wyjściowy wynosi 10 A a maksymalna moc wyjściowa 120 W. Wydajność prądową można zwiększyć łącząc równolegle wyjścia maksymalnie 6 identycznych regulatorów bez potrzeby dołączania jakichkolwiek elementów dodatkowych.

Topologia ZVS pozwala na pracę z dużą częstotliwością taktowania i zapewnia dużą sprawność energetyczną ze względu na minimalizację strat przy przełączaniu. Przetwornice ZVS mogą korzystać z miniaturowych elementów filtrujących. Charakteryzują się dużą gęstością mocy i szybką odpowiedzią dynamiczną na zmiany prądu obciążenia i napięcia wejściowego. Co więcej, praca z dużą częstotliwością taktowania w całym zakresie napięć wejściowych do 36 V_DC nie odbywa się kosztem ograniczania sprawności. Minimalny czas włączenia klucza równy 20 ns umożliwia pracę z dużą różnicą napięć między wejściem i wyjściem. Jedyne niezbędne elementy zewnętrzne to cewka i miniaturowe kondensatory ceramiczne w obwodzie wejściowym i wyjściowym. Całość może być zrealizowana na powierzchni 19 x 10 mm.

Dużą zaletą regulatorów Picor PI33xx Cool-Power jest szeroki zakres temperatur pracy od -40 do +125°C pozwalający na zastosowania w szerokim zakresie aplikacji, również przemysłowych i samochodowych. Ponadto, są to obecnie jedyne regulatory tej klasy wyposażone w opcjonalny interfejs I2C umożliwiający raportowanie 6 rodzajów błędów (zadziałanie zabezpieczenie termicznego, ogranicznika prądowego oraz zabezpieczeń nadnapięciowych i podnapięciowych na wejściu i wyjściu).

Oferta układów Picor Cool-Power obejmuje oprócz nowych regulatorów PI33xx także izolowane przetwornice DC-DC o oznaczeniach PI31xx. Nowa rodzina regulatorów PI33xx będzie rozwijana o nowe wersje typu ZVS Buck pracujące w szerszym zakresie napięć wejściowych i z większym prądem wyjściowym, a także regulatory typu ZVS Boost i ZVS Buck-Boost. Ceny regulatorów PI33xx zaczynają się od 12,85 USD przy zamówieniach 1000 sztuk.
