2,5-amperowy regulator DC-DC Boost z funkcją output disconnect

LTC3122 to miniaturowy regulator DC-DC typu Boost umożliwiający podwyższenie napięcia wejściowego do maksymalnie 15 V. Jego zakres napięć wejściowych wynosi od 1,8 V przy rozruchu (lub od 0,5 V w stanie ustalonym) do 5,5 V. LTC3122 jest wyposażony w wewnętrzny klucz MOSFET 2,5 A, dzięki czemu wymaga dołączenie jedynie kilku elementów pasywnych.

Zapewnia całkowite rozłączenie obwodu wejściowego z wyjściowym w trybie shutdown (funkcja output disconnect). Może pracować z napięciem wejściowym większym od wyjściowego, co pozwala na zasilanie z baterii i akumulatorów o różnym składzie chemicznym. Dostępne są tryby pracy Burst, pozwalający zmniejszyć pobór prądu do 25 µA przy małych obciążeniach oraz constant PWM, gdy krytycznym parametrem jest wyjściowe napięcie szumów.

LTC3122 zawiera ogranicznik prądu wejściowego, zabezpieczenie nadnapięciowe i zwarciowe wyjścia oraz układ miękkiego startu. Pracuje z częstotliwością taktowania do 3 MHz, która może być synchronizowana sygnałem zewnętrznym.

Ważniejsze dane techniczne LTC3122:

• zakres napięć wejściowych: 1,8...5,5 V;
• zakres napięć wyjściowych: 2,2...15 V;

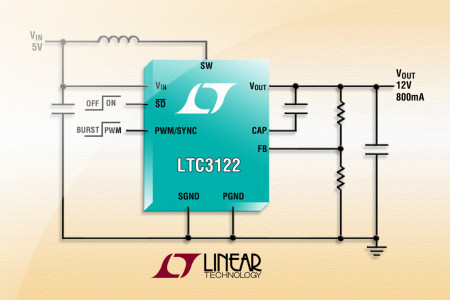

• prąd wyjściowy: 800 mA dla V_IN = 5 V i V_OUT = 12 V;
• sprawność: do 95%;
• pobór prądu 25 µA w stanie spoczynkowym i <1 µA w trybie shutdown.

LTC3122 jest produkowany w dwóch typach obudów: DFN-12 o powierzchni 4 x 3 mm (ozn. LTC3122EDE) i MSOP-12 oraz w dwóch wersjach temperaturowych - na komercyjny i rozszerzony (-40...+125°C) zakres temperatur. Ceny hurtowe wynoszą od 2,33 USD przy zamówieniach 1000 sztuk.
