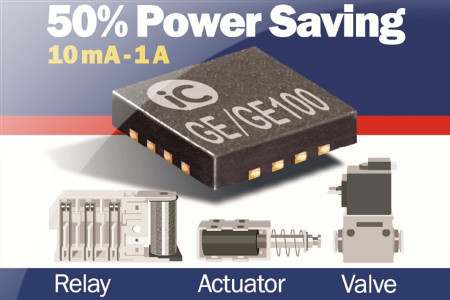

Energooszczędne sterowniki PWM do przekaźników, siłowników i zaworów elektromagnetycznych

Firma iC Haus opracowała dwa energooszczędne sterowniki PWM przeznaczone do zasilania cewek w przekaźnikach, siłownikach i zaworach elektromagnetycznych. Generują one prądy o natężeniu 100 mA...1 A (iC-GE) i 10...100 mA (iC-GE100). Mogą być zasilane napięciem z zakresu od 10 do 36 V.

Sterowniki umożliwiają regulację impulsu prądu w trybie rozruchowym, generowanego przez początkowe 50 ms i prądu w trybie trzymania (hold) za pomocą zewnętrznych rezystorów. W przypadku iC-GE długość impulsu rozruchowego może być wydłużona poza standardowe 50 ms poprzez dobór pojemności zewnętrznego kondensatora.

Oba układy pracują w rozproszonym widmie wokół częstotliwości 80 kHz (12...15%), dzięki czemu wykazują mały poziom generowanych zaburzeń elektromagnetycznych. Zawierają obwody diagnostyczne monitorujące natężenie prądu w cewce, napięcie zasilania i temperaturę pracy.
