3,5-amperowe przetwornice DC-DC z precyzyjnym źródłem referencyjnym

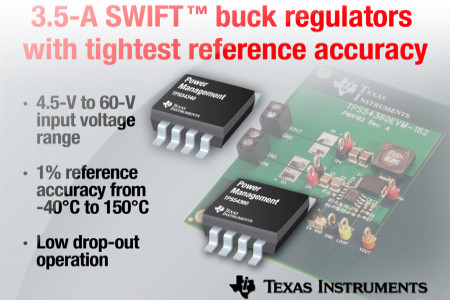

TPS54360 i TPS54340 to nowe przetwornice DC-DC typu Buck firmy Texas Instruments, których cechą wyróżniającą jest duża, 1-procentowa dokładność wewnętrznego źródła referencyjnego 0,8 V obowiązująca w całym zakresie dopuszczalnych temperatur pracy złącza od -40 do +150°C. Drugą zaletą jest szeroki zakres napięć wejściowych wynoszący od 4,5 do odpowiednio 60 i 42 V.

Struktura wewnętrzna obu regulatorów obejmuje tranzystor MOSFET o rezystancji kanału 92 mΩ, zapewniający dużą sprawność w zakresie dużych prądów wyjściowych. W zakresie małych prądów wyjściowych zostaje aktywowany tryb pracy Pulse Skip obniżający pobór prądu do 146 µA przy braku obciążenia. Wydajność prądowa obu regulatorów wynosi 3,5 A w trybie ciągłym i 4,5 A w impulsie.

Częstotliwość taktowania może być ustalana w zakresie od 0,1 do 2,5 MHz. Standardowym wyposażeniem jest układ miękkiego startu, ogranicznik prądowy oraz zabezpieczenia termiczne i nadnapięciowe.

Projektowanie układów zasilania bazujących na TPS54360 i TPS54340 ułatwia udostępniane online przez Texas Instruments interaktywne narzędzie projektowe Webench.

Obie przetwornice są oferowane w 8-wyprowadzeniowych obudowach SOIC PowerPAD. Ceny hurtowe TPS54360 i TPS54340 wynoszą odpowiednio 2,10 i 1,75 USD przy zamówieniach 1000 sztuk.
