Programowalne cyfrowo regulatory napięcia o wydajności prądowej 6A

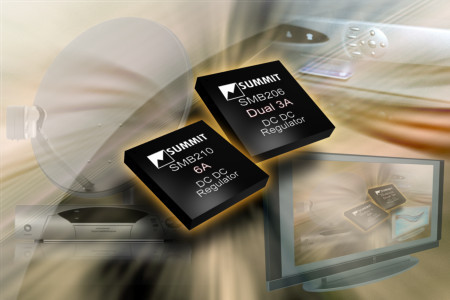

SMB206A i SMB210A to programowane cyfrowo regulatory napięcia zamykane w obudowach TSSOP-24 i QFN-20 o powierzchni 3 x 3 mm. Akceptują napięcia wejściowe od 4,5 do 16 V i umożliwiają stabilizację napięcia wyjściowego w zakresie od 0,8 V do VIN, zapewniając dokładność 2,5% w całym dopuszczalnym zakresie zmian napięć wejściowych, prądów wyjściowych i temperatur. SMB206A jest regulatorem dwuwyjściowym o wydajności prądowej 2 x 3A, a SMB210A jednowyjściowym o wydajności 6A.

Oba układy zawierają tranzystor przełączający MOSFET, rezystory pętli sprzężenia zwrotnego i układ kompensacji częstotliwości, co pozwala zrealizować kompletny obwód regulatora na małej powierzchni płytki drukowanej, nie przekraczającej 120 mm² w przypadku przetwornicy dwuwyjściowej.

Zintegrowany w obu układach interfejs I²C i wewnętrzna pamięć nieulotna umożliwiają wstępne zapisanie konfiguracji na etapie projektowania urządzenia i wprowadzanie ewentualnych zmian w trakcie eksploatacji. Programowane są m.in. parametry układu miękkiego startu, funkcja linii PGOOD/Reset, napięcia wyjściowe (ze skokiem co 10 mV) i kolejność załączania wyjść. Napięcia wyjściowe mogą być również programowane liniowo za pomocą zewnętrznych rezystorów. Częstotliwość pracy obu regulatorów może wynosić 500 kHz lub 1 MHz.
