Wielofazowy konwerter DC-DC buck do zasilania urządzeń bateryjnych

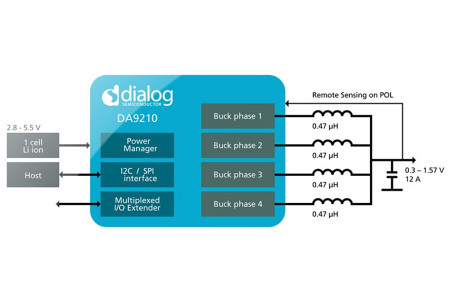

DA9210 to wielofazowy konwerter DC-DC typu buck opracowany przez firmę Dialog Semiconductor, będący skalowalnym źródłem zasilania dla niskonapięciowych urządzeń bateryjnych, w szczególności smartfonów i tabletów. Może być stosowany w różnych wersjach tych samych produktów, różniących się jedynie wymaganą wydajnością układu zasilania.

Zapewnia wydajność prądową 12 A, która może być podwojona w systemie z równolegle połączonymi dwoma konwerterami lub powiększona do 38 A przy zastosowaniu dodatkowego układu zarządzania mocą DA9063.

W systemie mikroprocesorowym cechującym się dużą zmiennością prądu zasilania w zależności od trybu pracy, DA9210 zapewnia nawet dwukrotnie mniejsze straty mocy od rozwiązań alternatywnych dzięki możliwości selektywnego włączania/wyłączania faz w zależności od bieżącego poboru prądu przez mikroprocesor. Charakteryzuje się czasem odpowiedzi na poziomie mikrosekund, zapewniającym bardzo szybką reakcję na zmiany trybów pracy mikroprocesora, np. przejście z trybu uśpienia do stanu aktywnego.

Sprawność konwertera DA9210 w zależności od liczby aktywnych faz

Dzięki dużej częstotliwości taktowania wynoszącej 3 MHz może współpracować z miniaturowymi elementami pasywnymi o grubości nie przekraczającej 1 mm, co jest istotne w przypadku zastosowań w urządzeniach bateryjnych o płaskiej konstrukcji.

DA9210 charakteryzuje się dopuszczalnym zakresem napięć wejściowych od 2,7 do 5,5 V, co pozwala na zasilanie go z akumulatora litowo-jonowego, zasilacza AC-DC lub z portu USB. Może generować stabilne napięcie wyjściowe z zakresu od 0,3 do 1,57 V (±2,5%) ustalane przez szynę I²C/SPI, za pomocą interfejsu DVC lub wejścia programowalnego. Pracuje w zakresie temperatur otoczenia od -40 do +85°C.
