Ultraminiaturowe przełączniki zasilania 1,0 A o wymiarach 1,2 x 0,8 x 0,6 mm

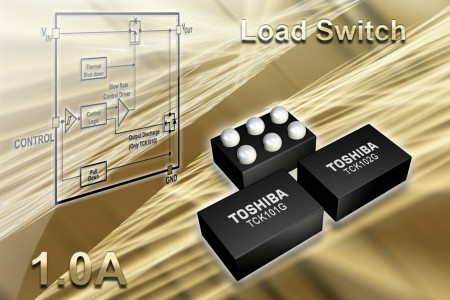

TCK101G i TCK102G to ultraminiaturowe przełączniki zasilania o dopuszczalnym prądzie wyjściowym 1,0 A, zamykane w obudowach CSP o wymiarach 1,2 x 0,8 x 0,6 mm. Są one produkowane w technologii CMOS. Akceptują napięcie zasilania z zakresu od 1,1 do 5,5 V i charakteryzują się niskim napięciem sterującym - już od 0,9 V. Pobór prądu wynosi 8 µA w stanie spoczynkowym i 70 nA w trybie standby, a rezystancja RON odpowiednio 120 i 50 mΩ przy napięciach wejściowych odpowiednio 1,2 i 5,0 V oraz przy prądzie wyjściowym 500 mA.

Oba układy zawierają zabezpieczenie termiczne, a TCK101G dodatkowo funkcję output auto-discharge powodującą automatyczne rozładowanie kondensatora wyjściowego w stanie Off. Dopuszczalny zakres temperatur pracy dla obu układów rozciąga się od -40 do +85°C.
