Impulsowy regulator napięcia 60 V/3 A o prądzie spoczynkowym 2,7 µA

Linear Technology
Produkt firmy:
Linear Technology

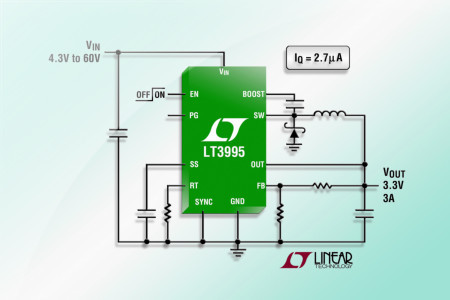

LT3995 jest kolejnym impulsowym regulatorem napięcia w ofercie Linear Technology, zaprojektowanym pod kątem ograniczenia poboru prądu w stanie spoczynkowym. Znajduje zastosowanie w elektronice samochodowej, przemysłowej oraz wszędzie tam, gdzie przez większość czasu musi pozostawać w stanie aktywnym. Charakteryzuje się szerokim zakresem napięć wejściowych od 4,3 do 60 V, wydajnością prądową 3 A i możliwością stabilizacji napięcia wyjściowego od 1,2 V.

Częstotliwość pracy może być regulowana w zakresie od 200 kHz do 2 MHz, co pozwala uniknąć generowania zakłóceń w pasmach szczególnie wrażliwych w przypadku urządzeń radiowych. LT3995 zawiera wewnętrzny tranzystor mocy, dzięki czemu wymaga podłączenia jedynie kilku elementów pasywnych. Jest zamykany w obudowie MSOP016 i występuje w trzech wariantach różniących się dopuszczalną temperaturą pracy złącza i ceną: LT3995EMSE (-40...+85°C, 3,55 USD), LT3995IMSE (-40...+125°C, 3,91 USD), LT3995HMSE (-40°C to 150°C, 4,16 USD).

Pozostałe cechy:

  • pobór prądu w stanie spoczynkowym 2,7 µA (VIN=12 V, VOUT= 3,3 V);
  • wewnętrzny klucz 4,7 A/85 mΩ;
  • napięcie dropout 500 mV;
  • wyjściowe napięcie zaburzeń: <15 mVP-P;
  • sprawność do 90% w szerokim zakresie napięć wejściowych;
  • układ miękkiego startu, wyjście Power Good, zabezpieczenie termiczne i podnapięciowe;
  • obudowa MSOP-16.

Więcej na: www.linear.com
