Impulsowy regulator napięcia step-down o wydajności prądowej 36 A

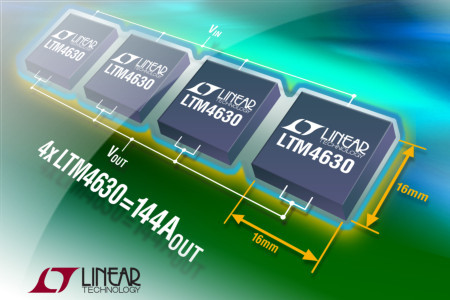

LTM4630 to najmocniejszy obecnie w ofercie Linear Technology dwuwyjściowy impulsowy regulator napięcia µModule typu step-down, zamykany w obudowie LGA 16 x 16 x 4,41 mm. Zapewnia wydajność prądową 2 x 18 A lub 36 A po połączeniu obu wyjść. Dodatkowo, może pracować w konfiguracji równoległej, obejmującej maksymalnie cztery identyczne regulatory zapewniające sumaryczną wydajność 144 A. Struktura tego układu obejmuje wszelkie niezbędne cewki i tranzystory MOSFET oraz kontroler DC-DC i układ kompensacji.

LTM4630 nie wymaga dołączania zewnętrznego radiatora. Może pracować z pełną wydajnością w temperaturze otoczenia do +60°C bez wymuszonego przepływu powietrza, do +65°C z wymuszonym obiegiem 200 lfm i do +69°C z wymuszonym obiegiem 400 lfm. Opcjonalny zewnętrzny radiator pozwala podnieść dopuszczalną temperaturę pracy o około 10°C.

Znakomite parametr termiczne, skalowalna i duża moc wyjściowa oraz małe rozmiary obudowy pozwalają na stosowanie LTM4630 w aplikacjach o dużej gęstości upakowania podzespołów. Przykładem mogą tu być karty typu mezzanine ATCA/µTCA oraz regulatory POL do zasilania najnowszych typów mikroprocesorów, układów ASIC, szybkich serializerów/deserializerów czy też wprowadzanych w ostatnim czasie do sprzedaży układów FPGA produkowanych w technologii <28 nm.

Dostępne w ofercie Linear Technology regulatory napięcia rodziny µModule są wzajemnie kompatybilne pod względem rozkładu wyprowadzeń, dzięki czemu mogą być stosowane zamiennie w zależności od wymaganego prądu wyjściowego. Obecnie oferta w tym zakresie obejmuje cztery typy układów: LTM4628 o wydajności prądowej 2 x 8 A, LTM4620 i LTM4620A (2 x 13 A) oraz LTM4630 (2 x 18 A). Wszystkie pracują z przesunięciem fazowym 180° między wyjściami, zapewniając małe impulsy prądowe w obwodzie wejściowym i wyjściowym, a w konsekwencji możliwość stosowania mniejszej liczby kondensatorów.

LTM4630 charakteryzuje się dopuszczalnym zakresem napięć wejściowych od 4,5 do 15 V i zakresem regulacji napięcia wyjściowego od 0,6 do 1,8 V. Wbudowany wzmacniacz Remote Sense pozwala zapewnić dokładność stabilizacji napięcia wyjściowego wynoszącą ±1,5% w całym dopuszczalnym zakresie temperatur, napięć wejściowych i prądów wyjściowych. Do standardowego wyposażenia należy też zabezpieczenie zwarciowe. Dopuszczalny zakres temperatur pracy rozciąga się od -40 do +125°C. Ceny hurtowe LTM4630 zaczynają się od 35 USD przy zamówieniach 1000 sztuk.

Typowy schemat aplikacyjny LTM4630

Sprawność regulatora LTM4630 przy napięciu wyjściowym 1,2 V
