Kontroler dwóch prostowników mostkowych z diodami idealnymi do urządzeń sieciowych PoE PD

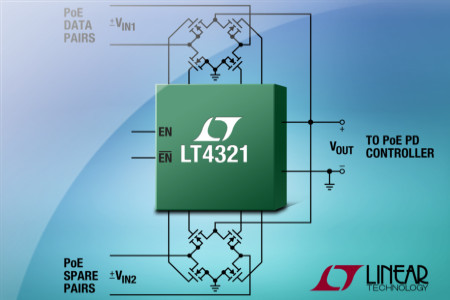

LT4321 to kontroler dwóch prostowników mostkowych wykorzystujących zamiast standardowych diod prostowniczych tranzystory n-MOSFET pełniące rolę tzw. diod idealnych. Pozwala ograniczyć straty i zapewnić maksymalny transfer mocy do urządzeń sieciowych zasilanych z portu Ethernet (PoE PD).

Specyfikacja IEEE 802.3 PoE wymaga od urządzeń zasilanych (PD) akceptacji na porcie ethernetowym napięcia DC o dowolnej polaryzacji. LT4321 jest kontrolerem pozwalającym spełnić ten wymóg, równocześnie ograniczając do minimum straty mocy w stopniu wejściowym, co w konsekwencji pozwala wyeliminować radiatory oraz ograniczyć wymaganą powierzchnię płytki drukowanej i koszt podzespołów. Jego konstrukcja umożliwia pobór mocy z linii danych portu RJ-45, linii zapasowych lub z obu zestawów jednocześnie. Układ zapewnia kompatybilność ze standardami zasilania PoE (do 13 W), PoE+ (do 26 W) i LTPoE++ (do 90 W). Wbudowana pompa ładunkowa pozwala na wysterowanie bramek 8 tranzystorów MOSFET bez potrzeby współpracy z zewnętrznymi kondensatorami.

LT4321 akceptuje napięcia z zakresu do 100 V, co wystarcza do zastosowań w systemach telekomunikacyjnych. Może pracować w szerokim zakresie temperatur otoczenia od -40 do +125°C. Po przełączeniu w tryb shutdown jego prąd polaryzacji jest zmniejszany z 0,5 mA do typowo 32 µA (maks. 60 µA). LT4321 jest zamykany w miniaturowej obudowie QFN-16 o powierzchni 4 x 4 mm. Jego ceny hurtowe zaczynają się od 2,95 USD przy zamówieniach 1000 sztuk.
