Modułowy konwerter DC-DC 35 A do zasilania układów mikroprocesorowych

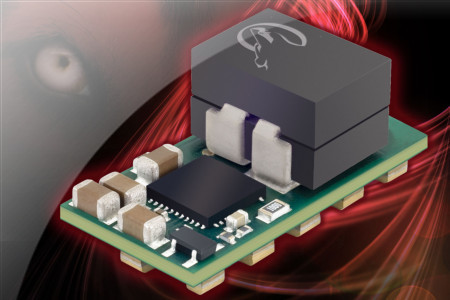

Murata prezentuje kolejny wysokoprądowy, modułowy konwerter DC-DC rodziny Power Block. OKLP-X/35-W12-C wymaga współpracy z zewnętrznym modulatorem PWM. Zapewnia, w stosunku do poprzedniego modelu OKLP-X/35-W12-C, zwiększoną wydajność prądową (35 A vs. 25 A) i dużą sprawność, wynoszącą typowo 94%. Jest konwerterem zaprojektowanym głównie do zasilania systemów mikroprocesorowych, dostarczanym w postaci nieobudowanego modułu o wymiarach 25,4 x 12,7 x 11,1 mm.

Jego wszystkie najważniejsze cechy, tj. architektura, rodzaj montażu czy też zakresy napięć wejściowych i wyjściowych są identyczne, jak dla poprzedniej wersji. OKLP-X/35-W12-C akceptuje napięcia wejściowe z zakresu od 7 do 13,2 V i stabilizuje napięcie wyjściowe z zakresu od 0,8 do 3,6 V. W stosunku do podobnych układów zasilania realizowanych na bazie elementów dyskretnych zapewnia większą sprawność i gęstość prądu oraz jest oferowany w niższej cenie. Bazuje na elementach w pełni przetestowanych i scharakteryzowanych jeśli chodzi o parametry termiczne i elektryczne. Może współpracować z większością dostępnych obecnie analogowych i cyfrowych kontrolerów PWM, aczkolwiek według zapewnień producenta, najlepsze parametry można uzyskać stosując jednofazowy kontroler ZSMP1035 z oferty ZMDI.

Pozostałe parametry:
• sprawność do 94% (12 Vin, 3,3 Vout, 25 A);
• moc wyjściowa: 82,5 W;
• brak wymogu minimalnego obciążenia;
• małe wyjściowe napięcie zaburzeń;
• dopuszczalny zakres temperatur pracy od -20 do 70°C;
• opcjonalna współpraca z szyną PMBus;
• opcjonalna praca w architekturze z podziałem prądu (w zależności od zastosowanego kontrolera PWM);
• szybka odpowiedź impulsowa;
• gęstość mocy 384 W/cal³;
• wbudowany czujnik temperatury.

Architektura wewnętrzna OKLP-X/35-W12-C
