Przetwornica DC-DC BCM o gęstości mocy 1880 W/cal³

Firma Vicor wprowadza na rynek pierwszy w swojej ofercie moduł BCM nowej generacji ChiP (Converter housed in Package). BCM380y475x1K2A30 to specjalizowana, izolowana przetwornica DC-DC, pracująca jako pierwszy stopień konwersji mocy w wysokonapięciowych systemach dystrybucji zasilania, stosowanych w centrach danych, centralach telefonicznych, aplikacjach przemysłowych i w transporcie.

Charakteryzuje się bardzo dużą sprawnością na poziomie 98% i bezprecedensową gęstością mocy wynoszącą 1880 W/cal³ - czterokrotnie większą niż w przypadku modułów konkurencyjnych. Jest przystosowana do pracy ze znamionowym napięciem wejściowym 380 V_DC i generuje stałe napięcie dla szyny pośredniej, wynoszące 48 V. Może dostarczyć do obciążenia moc ciągłą 1200 W. Zawiera zabezpieczenie pod- i nadnapięciowe, nadprądowe, zwarciowe i termiczne. Cena modelu BCM380y475x1K2A30 wynosi 120 USD przy zamówieniach hurtowych.

Pozostałe dane techniczne:

• dopuszczalny zakres napięć wejściowych: 260...410 V_DC;
• dopuszczalny zakres napięcia wyjściowego: 32,5...51,25 V;
• izolacja: 4242 V_DC;
• częstotliwość pracy: 1,25 MHz;

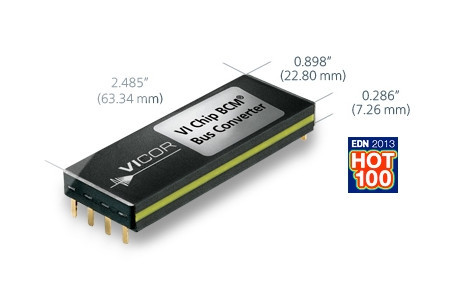

• wymiary: 63 x 23 x 7,3 mm;
• wersje do montażu przewlekanego i SMD;
• możliwość łączenia równoległego w celu zwiększenia mocy wyjściowej.

Przykładowa konfiguracja układu zasilania z modułem BCM Chip

Więcej na: www.vicorpower.com
