Kontroler DC-DC step-down mogący współpracować z cewkami o rezystancji od 0,2 mΩ

LTC3875 to kontroler dwuwyjściowej przetwornicy DC-DC typu step-down o zmodernizowanej architekturze obwodu pomiarowego DCR sensing, zapewniającej duży stosunek sygnału do szumu w sygnale sprzężenia zwrotnego. Cecha ta pozwala na współpracę z zewnętrznymi cewkami o bardzo małej rezystancji - już od 0,2 mΩ - co z kolei umożliwia zwiększenie gęstości mocy i sprawności energetycznej przetwornicy.

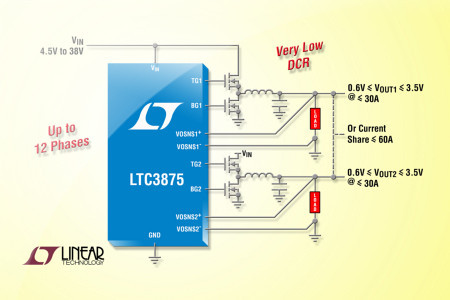

LTC3875 akceptuje napięcia wejściowe z zakresu od 4,5 do 38 V i generuje napięcie wyjściowe z zakresu od 0,6 do 3,5 V przy dokładności wynoszącej ±0,5% w całym dopuszczalnym zakresie temperatur pracy od -40 do +125°C. Może być synchronizowany z maksymalnie 5 identycznymi kontrolerami, pozwalając zrealizować wielofazowy (do 12 faz) układ zasilający o małym wejściowym i wyjściowym napięciu zaburzeń oraz o wydajności prądowej sięgającej nawet 360 A.

Pracuje ze stałą częstotliwością taktowania od 250 do 750 kHz. Zawiera sterownik bramek zewnętrznych tranzystorów n-MOS, którego niska rezystancja wyjściowa (1,1 Ω) zapewnia minimalne straty na przełączanie. Obwód pomiaru prądu wyjściowego może zostać skonfigurowany do pracy z bardzo małym napięciem wejściowym rzędu 10...30 mV, co również zmniejsza straty mocy w przetwornicy. Do standardowego wyposażenia należy układ miękkiego startu, ogranicznik prądu wyjściowego, zabezpieczenie zwarciowe, termiczne i nadnapięciowe oraz wyjście sygnalizacyjne Power Good.

LTC3875 jest zamykany w obudowie QFN-40 (6 x 6 mm). Ceny hurtowe zaczynają się od 3,47 USD przy zamówieniach 1000 sztuk.
