Konwerter DC-DC Buck o zakresie napięć wejściowych do 140 V

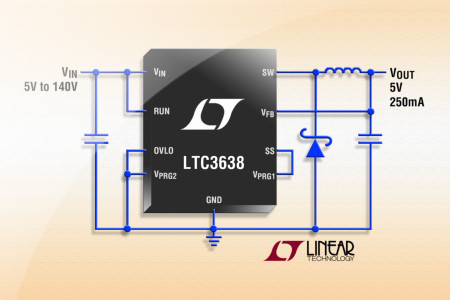

LTC3638 to konwerter DC-DC Buck wyróżniający się szerokim zakresem napięć wejściowych od 4 do 140 V oraz bardzo prostą implementacją, wymagającą użycia tylko 4 zewnętrznych elementów pasywnych. Ze względu na swoje właściwości jest polecany do zastosowań w telekomunikacji, awionice, elektronice samochodowej i w przemyśle. Występuje w czterech wersjach o różnych zakresach temperatur pracy złącza, z których najszerszy rozciąga się od -55 do +150°C.

LTC3638 może pracować z zaprogramowanym fabrycznie napięciem wyjściowym 1,8, 3,3 lub 5 V, jak również umożliwia regulację napięcia dzielnikiem rezystorowym w zakresie od 0,8 V do VIN. Jego wydajność prądowa wynosi 250 mA, przy czym wbudowany ogranicznik umożliwia zaprogramowanie maksymalnego prądu wyjściowego w zakresie 20...250 mA. Pobór prądu w stanie spoczynkowym wynosi zaledwie 12 µA. Układ jest produkowany w specjalnym wariancie obudowy MSOP ze zwiększonym odstępem w okolicach wyprowadzeń wysokonapięciowych. Istnieje możliwość równoległego łączenia wyjść kilku konwerterów LTC3638 w aplikacjach wymagających większej wydajności prądowej.

Przy zamówieniach 1000 sztuk ceny hurtowe układu wynoszą od 3,65 USD w przypadku wersji LTC3638EMSE na komercyjny zakres temperatur do 10,84 USD w przypadku wersji wojskowej LTC3638MPMSE na zakres temperatur złącza od -55 do +150°C.
