Miniaturowa przetwornica DC-DC Boost 500 mA o dużej sprawności

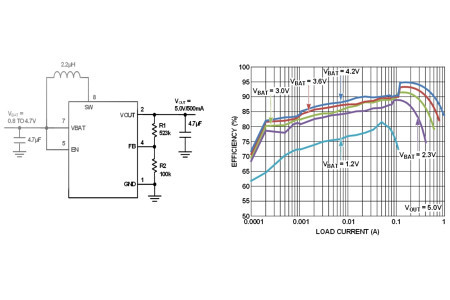

ISL9113A to miniaturowa przetwornica DC-DC z wewnętrznym układem kompensacji, charakteryzująca się dużą sprawnością i małą liczbą elementów współpracujących. Szeroki zakres napięć wejściowych pozwala na jej współpracę z 3 ogniwami Alkaline/NiCd/NiMH lub pojedynczym akumulatorem litowo-jonowym. Dostępne są dwa warianty tego układu: o ustalonym fabrycznie napięciu wyjściowym wynoszącym 5 V oraz z regulacją napięcia za pomocą dzielnika rezystorowego.

ISL9113A może oddawać do obciążenia prąd ciągły o natężeniu do 500 mA (przy V_IN=3 V i V_OUT=5 V). Zawiera ogranicznik prądowy 1,3 A. Dzięki dużej częstotliwości taktowania (1,8 MHz) wymaga miniaturowych zewnętrznych elementów pasywnych, pozwalając zrealizować kompletny obwód na małej powierzchni PCB. Kolejną zaletą jest tryb pracy Skip aktywowany przy małych prądach wyjściowych, pozwalający zapewnić dużą sprawność w szerokim zakresie obciążeń. W trybie tym pobór prądu ze źródła wejściowego zmniejsza się do zaledwie 20 µA. Układ jest zamykany w obudowie DFN-8 o powierzchni 2 x 2 mm.

Ważniejsze dane techniczne:

• sprawność: do 95%;
• zakres napięć wejściowych: 0,8...4,7 V;
• prąd wyjściowy: do 500 mA (V_BAT=3,0 V, V_OUT=5,0 V);
• prąd spoczynkowy: 20 μA;
• prąd w trybie shutdown: 1 µA;
• funkcja output disconnect (odłączanie obciążenia w trybie shutdown);
• zabezpieczenie podnapięciowe, zwarciowe, nadnapięciowe, termiczne.
