Miniaturowe przetwornice DC-DC Buck o dużym dopuszczalnym prądzie wyjściowym

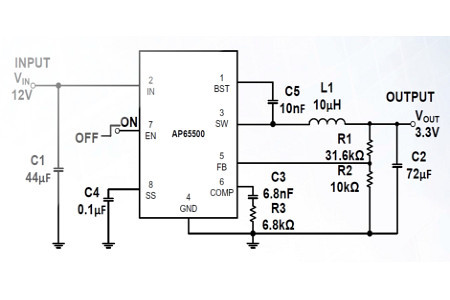

Nowe miniaturowe przetwornice DC-DC Buck firmy Diodes, AP65500 i AP65400 są w stanie dostarczyć do obciążenia maksymalny prąd ciągły o dużym natężeniu wynoszącym odpowiednio 5 i 4 A, pomimo miniaturowych rozmiarów obudów (SO-8EP, 4,9 x 3,9 x 1,5 mm). Ich dopuszczalny prąd impulsowy sięga 7 A. Oba układy zawierają wbudowane tranzystory przełączające high-side i low-side i wymagają dodania jedynie kilku małogabarytowych elementów pasywnych.

Charakteryzują się sprawnością sięgającą 96%, która pozostaje na wysokim poziomie w szerokim zakresie obciążeń. Do standardowego wyposażenia należy ogranicznik prądu wyjściowego, układ miękkiego startu oraz zabezpieczenie nadnapięciowe, podnapięciowe i termiczne.

Pozostałe dane techniczne:

• częstotliwość pracy: 340 kHz;
• zakres napięć wejściowych: 4,75...18 V;
• zakres napięć wyjściowych: 0,8...16 V;
• pobór prądu w stanie spoczynkowym: typ. 3 mA, dopuszczalny zakres temperatur pracy: -40...+85°C.
