2-amperowy regulator DC-DC Buck o prądzie spoczynkowym 2 µA

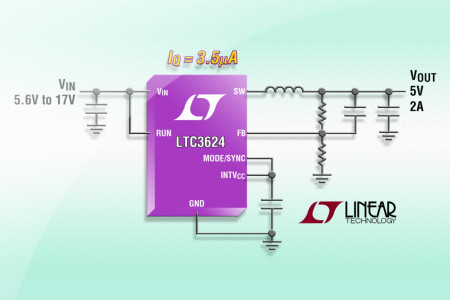

LTC3624 to impulsowy regulator napięcia typu Buck, wymagający tylko kilku zewnętrznych elementów pasywnych i wyróżniający się małym poborem prądu w stanie spoczynkowym, wynoszącym 3,5 µA. Pracuje w szerokim zakresie napięć wejściowych od 2,7 do 17 V, dzięki czemu może znaleźć zastosowanie zarówno w urządzeniach bateryjnych zasilanych akumulatorem litowo-jonowym, jak też w systemach przemysłowych z szyną pośrednią 12 V.

Jego napięcie wyjściowe może być programowane dzielnikiem rezystorowym w zakresie od 0,6 V do V_IN.

LTC3624 zapewnia wydajność prądową 2 A i sprawność sięgającą 95%. Występuje w dwóch wersjach różniących się częstotliwością taktowania, która jest ustalona fabrycznie i wynosi 1 MHz dla LTC3624 oraz 2,25 MHz dla LTC3624-2. Jest zamykany w obudowie DFN-8 (3 x 3 mm) i dostarczany w wersjach dla dwóch zakresów temperatur pracy: komercyjnego i przemysłowego (Tj od -40 do +125°C). Ich ceny hurtowe wynoszą odpowiednio 2,95 USD i 3,25 USD przy zamówieniach 1000 sztuk.

Ważniejsze dane techniczne:

• zakres napięć wejściowych: 2,7...17 V;
• zakres napięć wyjściowych: 0,6 V...V_IN;
• sprawność: maks. 95%;
• IQ: <3,5 µA;
• częstotliwość pracy: 1 MHz (LTC3624), 2,25 MHz (LTC3624-2);
• wydajność prądowa: 2 A;
• dokładność napięcia wyjściowego: ±1%; obudowa: DFN-8 (3 x 3 mm);
• zabezpieczenie termiczne.
