Wzmacniacz audio klasy D z wyjściem mostkowym 2 x 20/40 W

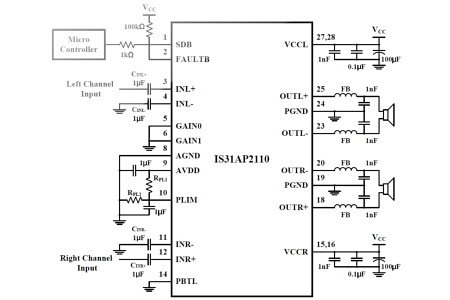

IS31AP2110 to monolityczny wzmacniacz audio klasy D z wyjściem mostkowym zapewniającym możliwość konfiguracji do pracy w trybie jedno- (40 W @ 4 W) lub dwukanałowym (2 x 20 W @ 8 W). Jest to wzmacniacz łatwy w implementacji, wymagający dołączenia kilkunastu elementów pasywnych. Nie wymaga stosowanie dużych kondensatorów filtrujących w obwodzie wyjściowym.

Zawiera układ eliminacji trzasków oraz zestaw obwodów zabezpieczających: zwarciowy, podnapięciowy, nadnapięciowy, ogranicznik mocy dla zabezpieczenia głośnika oraz dynamiczne zabezpieczenie temperaturowe powodujące automatyczne obniżanie mocy wyjściowej w celu uniknięcia przegrzania. Dzięki programowanemu cyfrowo wzmocnieniu w zakresie od 20 do 36 dB, IS31AP2110 nie wymaga montażu rezystorów wejściowych i zapewnia lepsze dopasowanie wejścia, pozwalające ograniczyć poziom szumów. Zaawansowany stopień wyjściowy wymaga minimum elementów współpracujących, w tym tanich filtrów ferrytowych do zapewnienia kompatybilności elektromagnetycznej.

Pozostałe cechy IS31AP2110:

• moc wyjściowa przy V_CC=24 V:
  - 20 W/kanał @ 8 W, THD+N = 0,2%,
  - 40 W @ 4 W, THD+N = 0,11%;
• napięcie zasilania: od 8 do 26 V;
• sprawność: do 87%; różnicowe wejścia;
• rozkład wyprowadzeń flow-through ułatwiający projektowanie płytki drukowanej; detektor składowej DC na wyjściu do ochrony głośnika.

Cena hurtowa IS31AP2110 wynosi 0,89 USD przy zamówieniach 1000 sztuk. Układ jest produkowany w obudowie TSSOP-28.

Więcej na: www.issi.com
