Impulsowy regulator napięcia 42 V/5 A o małych szumach wyjściowych

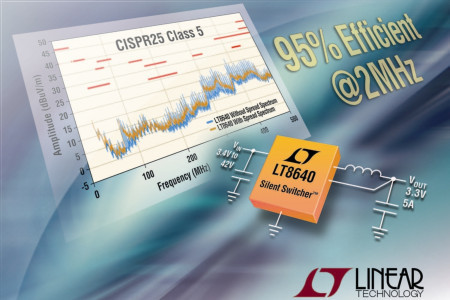

LT8640 to impulsowy regulator napięcia step-down o szerokim zakresie napięć wejściowych od 3,4 do 42 V, charakteryzujący się bardzo małą emisją elektromagnetyczną, odpowiadającą normie CISPR25, Class 5 dla elektroniki samochodowej. Drugą ważną zaletą tego układu jest duża sprawność sięgająca 96%. LT8640 zawiera wbudowany tranzystor przełączający. Został zrealizowany w architekturze Simple Switcher, która w połączeniu z zastosowaną techniką rozpraszania widma redukuje poziom generowanych zaburzeń EMI o ponad 25%, nawet przy częstotliwości pracy powyżej 2 MHz.

LT8640 zapewnia wyjściowy prąd ciągły do 5 A oraz impulsowy do 7 A, nawet przy niskich napięciach wyjściowych na poziomie 0,97 V. W trybie spoczynkowym przy braku obciążenia pobór prądu ze źródła zasilającego zmniejsza się do mniej niż 2,5 µA, co pozwala na zastosowania np. w samochodowych obwodach \"always-on\". Minimalny czas włączenia klucza wynoszący zaledwie 40 ns pozwala na pracę z dużą różnicą napięć między wejściem i wyjściem (V_IN=16 V, V_OUT=1,5 V). Napięcie dropout wynosi 100 mV @ 1 A. LT8640 jest zamykany w obudowie QFN-20 (4 x 3 mm). Jego ceny hurtowe zaczynają się od 4,35 USD przy zamówieniach 1000 sztuk. Dostępne są też dwie wysokotemperaturowe wersje układu: LT8640IUDC na zakres temperatur złącza -40...+125°C i LT8640HUDC na zakres -40...+150°C, których ceny hurtowe wynoszą odpowiednio 4,79 i 5,04 USD przy zamówieniach 1000 sztuk.
