Miniaturowy regulator LDO z wejściem 80 V na militarny zakres temperatur pracy

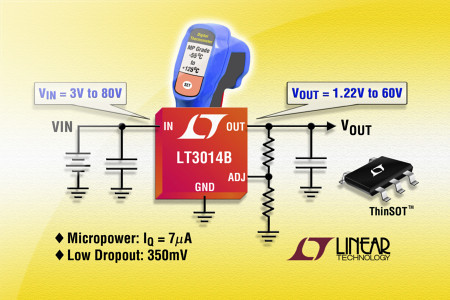

Linear Technology dodaje do oferty nową wersję regulatora LDO o symbolu LT3014B, zdatną do pracy w militarnym zakresie temperatur złącza od -55 do +125°C. Nowy układ, oznaczony symbolem LT3014BMPS5, jest zamykany w 5-wyprowadzeniowej obudowie ThinSOT-23. Jest to regulator linii micropower o dopuszczalnym zakresie napięć wejściowych od 3 do 80 V, którego napięcie wyjściowe może być programowane w zakresie 1,22...60 V, wydajność prądowa wynosi 20 mA, a napięcie dropout to 350 mV @ 20 mA.

Jego bardzo mały pobór prądu (7 µA w stanie spoczynkowym) pozwala na zastosowania w aplikacjach bateryjnych wymagających ciągłego zasilania niektórych obwodów, np. podtrzymania zawartości pamięci. Do innych, potencjalnych zastosowań należą obwody o dużej różnicy napięć między wejściem i wyjściem. LT3014BMPS5 jest najmniejszym obecnie na rynku regulatorem LDO z wejściem akceptującym napięcia do 80 V. Może współpracować z miniaturowym, tanim kondensatorem ceramicznym 0,47 µF umieszczonym na wyjściu. Zawiera zabezpieczenie przed odwróceniem polaryzacji zasilania, odwróceniem polaryzacji prądu wyjściowego i przegrzaniem. Ponadto, wyposażono go w ogranicznik prądowy. Ceny hurtowe zaczynają się od 4,20 USD przy zamówieniach 1000 sztuk.
