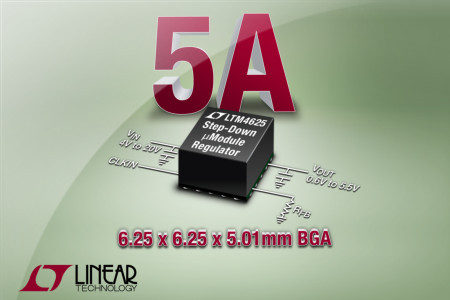

Hybrydowy 5-amperowy regulator napięcia o wymiarach 6,25 x 6,25 x 5 mm

LTM4625 to najmniejszy z dotychczasowej oferty hybrydowych regulatorów napięcia rodziny µModule, produkowany w obudowie BGA o powierzchni 6,25 x 6,25 mm i grubości 5 mm. Jest regulatorem step-down zapewniającym wydajność prądową 5 A, mogącym pracować w zakresie napięć wejściowych od 4 do 20 V. W najprostszej implementacji wymaga podłączenia tylko 3 zewnętrznych elementów pasywnych (dwóch kondensatorów ceramicznych 1206 i rezystora 0603), dzięki czemu całkowity obwód może zostać zrealizowany na powierzchni zaledwie 0,5 cm² w przypadku płytki dwuwarstwowej i poniżej 1 cm² w przypadku płytki jednowarstwowej.

Napięcie wyjściowe układu może być programowane w zakresie od 0,6 do 5,5 V i stabilizowane z dokładnością ±1,5% obowiązującą dla całego dopuszczalnego zakresu zmian napięcia wejściowego, prądu wyjściowego i temperatury otoczenia. Częstotliwość pracy LTM4625 może być regulowana w zakresie 800 kHz...4 MHz w oparciu o wbudowany zegar lub synchronizowana ze źródłem zewnętrznym z zakresu od 700 kHz do ponad 1,3 MHz. Istnieje możliwość współpracy kilku identycznych modułów w aplikacjach wymagających większego prądu wyjściowego niż 5 A. W takiej sytuacji pracują one z przesunięciem fazowym 90°, 120° lub 180°.

Możliwe jest skorzystanie również z zewnętrznego źródła polaryzującego o napięciu powyżej 4 V - w takiej sytuacji dopuszczalne napięcie wejściowe może zostać obniżone do 2,375 V. Do standardowego wyposażenia regulatora należy zabezpieczenie nadprądowe, nadnapięciowe i termiczne. Dopuszczalny zakres temperatur pracy rozciąga się od -40 do +125°C. Ceny hurtowe LTM4625 zaczynają się od 6,45 USD przy zamówieniach 1000 sztuk.
