Konwerter DC-DC Boost o stałej częstotliwości pracy z wewnętrznym kluczem 65 V

Do oferty firmy Linear Technology dołączyły dwa konwertery DC-DC typu Boost o stałej częstotliwości pracy: LT8570 z wewnętrznym kluczem 65 V/500 mA i LT8570-1 z wewnętrznym kluczem 65 V/250 mA. Oba układy pracują z napięciem wejściowym z szerokiego zakresu od 2,55 do 40 V, dzięki czemu mogą być stosowane zarówno w układach zasilanych np. akumulatorem litowo-jonowym, jak i akumulatorem samochodowym. Poza konfiguracją Boost mogą też pracować w konfiguracjach SEPIC i odwracającej (z ujemnym napięciem wyjściowym).

Ich częstotliwość pracy może być ustalana w zakresie od 200 kHz do 1,5 MHz. Sprawność sięga 86%. Napięcie wyjściowe, wynoszące standardowo do 60 V jest programowane pojedynczym zewnętrznym rezystorem. W przypadku konieczności uzyskania wartości większych od 60 V istnieje możliwość wykorzystania dodatkowego układu pompy ładunkowej. Do standardowego wyposażenia należy układ miękkiego startu, zabezpieczenie termiczne i zabezpieczenie podnapięciowe.

LT8570/-1 jest zamykany w obudowach DFN-8 (3 x 3 mm) i MSOP-8. Wymaga dołączenia tylko kilku zewnętrznych elementów pasywnych. Dostępne są wersje na dwa zakresy dopuszczalnych temperatur pracy złącza, z których szerszy rozciąga się od -40 do +125°C. Ceny hurtowe zaczynają się od 2,25 USD przy zamówieniach 1000 sztuk.

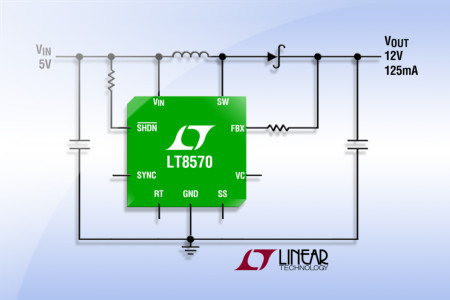

Schemat konwertera DC-DC z LT8570/-1 o napięciu wyjściowym powyżej 60 V

Schemat konwertera DC-DC z LT8570/-1 o ujemnym napięciu wyjściowym
