30-amperowy konwerter DC-DC dla układów FPGA 10. generacji

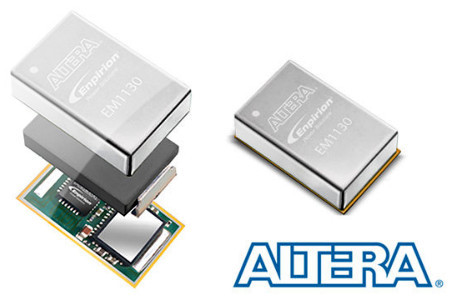

Po przejęciu firmy Enpirion w 2013 roku, Altera poszerzyła portfolio produktów o układy zasilania. Najnowszą pozycją w tej ofercie jest specjalizowany konwerter DC-DC step-down o oznaczeniu PowerSoC EM1130, zaprojektowany do zasilania układów FPGA 10. generacji, w tym zwłaszcza Arria 10 i Stratix 10. Pomimo małych rozmiarów (17 x 11 x 5 mm) zapewnia wydajność prądową 30 A. Zawiera kontroler, cewkę oraz sterowniki bramek i tranzystory MOSFET. Charakteryzuje się bardzo dużą gęstością mocy, precyzyjną stabilizacją napięcia wyjściowego i szybką odpowiedzią impulsową.

Wykorzystuje interfejs PMBus do konfiguracji oraz do monitorowania kluczowych parametrów pracy, takich jak prąd, napięcie i temperatura. Producent oferuje do tego celu specjalne graficzne oprogramowanie konfiguracyjne Altera PowerDesigner GUI.

EM1130 jest o połowę mniejszy pod względem powierzchni od innych modułów tej klasy i zapewnia większą od nich o 2...4% sprawność. Zawiera adaptacyjny układ sterowania eliminujący zewnętrzne elementy kompensacyjne oraz dostosowujący automatycznie parametry konwertera do zmieniających się warunków pracy. Zapewnia dokładność napięcia wyjściowego wynoszącą ±0,5% w dopuszczalnym zakresie zmian napięcia wejściowego, prądu wyjściowego i temperatury.

Pozostałe parametry:

• sprawność: 89% (V_IN=12 V, V_OUT=1,2 V);
• zakres napięć wejściowych: 4,5...14,5 V;
• wyjściowe napięcie zaburzeń: 10 mV_P-P;
• komunikacja: szyna PMBus V1.2;
• możliwość łączenia równoległego wyjść.
