Jednokanałowy komparator do urządzeń pracujących z napięciem zasilania od 1,6 do 5,5 V

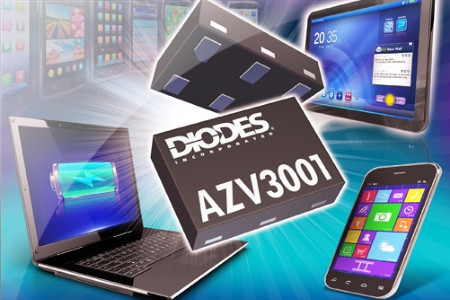

AZV3001 to jednokanałowy komparator zaprojektowany specjalnie do urządzeń pracujących z niskim napięciem zasilania. Pobiera w stanie aktywnym jedynie 6 mA prądu. Charakteryzuje się nominalnym zakresem napięć zasilania od 1,6 do 5,5 V, co pozwala na zastosowania w systemach zasilanych napięciami 1,8, 3,0 i 5,0 V. Wbudowana histereza wejść zapewnia odporność układu na małe fluktuacje napięcia wejściowego.

W stopniu wyjściowym zastosowano n- i p-kanałowe tranzystory MOSFET zapewniające pracę w maksymalnym zakresie zmienności napięć (Rail-to-Rail). AZV jest produkowany w obudowie X2-DFN1410-6. Występuje również w wersji 2-kanałowej (ozn. AZV3002), produkowanej w obudowie (U-FLGA1616-8).

Pozostałe cechy AZV3001:

• maks. napięcie V_CC: 6 V;
• dopuszczalny zakres napięć wejściowych: od -0,3 V do V_CC + 0,3 V;
• czas propagacji: 0,8 ms;
• wejściowe napięcie offsetu: typ. 3 mV;
• wejściowy prąd polaryzacji: 1 pA;
• szerokość pętli histerezy: typ 20 mV @ V_CC=1,3 V;
• zakres temperatur pracy: -40...+85°C;
• brak ryzyka inwersji fazy w przypadku przesterowania wejścia.

Więcej na: www.diodes.com
