1-watowe przetwornice DC-DC firmy Murata w obudowach o powierzchni mniejszej o 34%
Murata Manufacturing Company, Ltd.

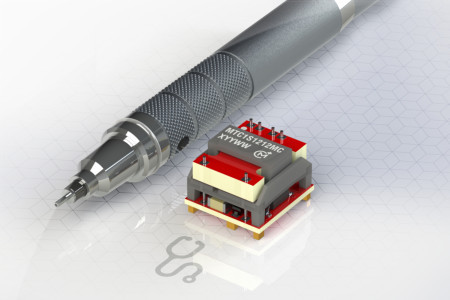

1-watowe przetwornice DC-DC produkcji Murata są obecnie dostępne w obudowach o mniejszej o 34% powierzchni montażowej. Do oferty firmy trafiła właśnie nowa seria przetwornic MTC1, których wymiary zmniejszono do zaledwie 15 x 14,2 x 11,2 mm. Są to przetwornice jednowyjściowe produkowane w sumie w 6 wersjach o nominalnych napięciach wejściowych 12 i 24 VDC (nominalne zakresy 4,5...18 VDC i 9...36 VDC) oraz o ustalonych fabrycznie napięciach wyjściowych 3,3, 5 i 12 VDC.
Poza wejściami i wyjściami zawierają one dwie dodatkowe linie: CTRL umożliwiającą przełączenie w tryb Stanby o poborze mocy <4 mW oraz Trim umożliwiającą dostrajanie napięcia wyjściowego w zakresie ±10% wartości nominalnej. Przetwornice MTC1 nie wymagają dołączania żadnych elementów współpracujących. Mogą pracować w zakresie temperatur otoczenia od -40 do +100°C.
| Napięcie wejściowe | Napięcie wyjściowe | Prąd wyjściowy | Znamionowy prąd wejściowy | Sprawność | Wyjściowe napięcie szumu | MTTF | ||||
| nom. | min. | typ. | typ. | maks. | MIL | Telecordia | ||||
| V | V | mA | mA | % | % | mVp-p | mVp-p | kHrs | kHrs | |
| MTC1S1203MC | 12 | 3,3 | 303 | 110 | 72 | 75 | 25 | 50 | 1143 | 17407 |
| MTC1S1205MC | 12 | 5 | 200 | 110 | 77 | 78,5 | 25 | 50 | 1129 | 17407 |
| MTC1S1212MC | 12 | 12 | 83 | 110 | 77 | 79 | 20 | 40 | 977 | 17407 |
| MTC1S2403MC | 24 | 3,3 | 303 | 55 | 73 | 75,5 | 30 | 55 | 1042 | 17109 |
| MTC1S2405MC | 24 | 5 | 200 | 55 | 74 | 76,5 | 25 | 50 | 990 | 17109 |
| MTC1S2412MC | 24 | 12 | 83 | 55 | 75 | 77 | 25 | 50 | 833 | 17109 |
