Konwerter DC-DC buck-boost 50 mA z wbudowanym licznikiem kulombów

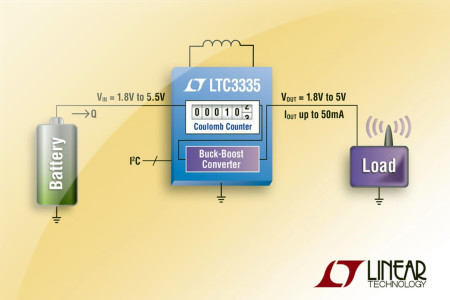

LTC3335 to konwerter DC-DC typu buck-boost wyposażony w precyzyjny licznik kulombów do pomiaru energii zgromadzonej w akumulatorze, zaprojektowany do zastosowań głównie w czujnikach o małym poborze prądu. Charakteryzuje się znikomym poborem prądu w stanie spoczynkowym, wynoszącym 680 nA. Akceptuje napięcia wejściowe z zakresu od 1,8 do 5,5 V zapewniając wydajność prądową 50 mA. Napięcie wyjściowe układu, wynoszące od 1,8 do 5,0 V może być mniejsze, równe lub większe od napięcia wejściowego.

Wbudowany licznik kulombów zapewnia pomiar energii zgromadzonej w akumulatorze z 5-procentową dokładnością, a maksymalny prąd pobierany z akumulatora może być programowany przez użytkownika w zakresie od 5 do 250 mA. LTC3335 zapewnia sprawność sięgającą 90%. Zawiera programowalny układ sygnalizujący rozładowanie akumulatora do określonego poziomu, interfejs I²C do programowania i odczytu licznika kulombów oraz wyjście sygnalizacyjne Power Good. Jest produkowany w niskoprofilowej obudowie QFN-20 (4 x 3 x 0,75 mm). Ceny hurtowe zaczynają się od 3,35 USD przy zamówieniach 1000 sztuk.

Ważniejsze dane techniczne LTC3335:

• zakres napięć wejściowych: 1,8...5,5 V;
• napięcie wyjściowe: 1,8, 2,5, 2,8, 3,0, 3,3, 3,6, 4,5 lub 5,0 V;
• wydajność prądowa: 50 mA;
• pobór prądu w stanie spoczynkowym: 680 nA;
• dokładność licznika kulombów: ±5%;
• programowalny szczytowy prąd wejściowy: 5, 10, 15, 25, 50, 100, 150 lub 250 mA;
• sprawność: do 90%;
• zakres temperatur pracy złącza: -40...+125°C;
• programowalny alarm rozładowania akumulatora;
• interfejs I²C.
