Precyzyjne źródło napięciowe 2,5 V o dryfcie temperaturowym <1,5 ppm/°C

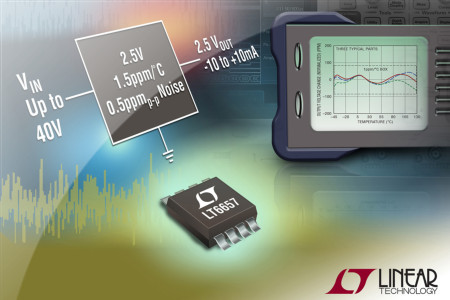

LT6657 to precyzyjne źródło napięciowe bandgap charakteryzujące się dryftem temperaturowym nieprzekraczającym 1,5 ppm/°C, szumem niskoczęstotliwościowym 0,5 ppmP-P (0,1...10 Hz) i dryftem długoterminowym <30 ppm. Zostało zaprojektowane do zastosowań w najbardziej wymagających aplikacjach z zakresu aparatury pomiarowej i elektroniki samochodowej w temperaturach otoczenia od -40 do +125°C.

Pracuje w szerokim zakresie napięć zasilania od V_OUT+50 mV do 40 V, pobierając 1,2 mA prądu zasilania w stanie aktywnym i 4 µA w trybie shutdown. Jego współczynniki line regulation i load regulation wynoszą odpowiednio <4 ppm/V i <6 ppm/mA. Obecnie LT6657 występuje w wersji 2,5 V, a wkrótce mają być dostępne także wykonania o innych napięciach znamionowych. Ceny hurtowe układu zaczynają się od 3,19 USD przy zamówieniach 1000 sztuk. Jest on zamykany w obudowie MSOP-8.

Ważniejsze dane techniczne LT6657:

• Dokładność początkowa i dryft: A-Grade (0,1%, 1,5 ppm/°C), B-Grade (0,1%, 3 ppm/°C);
• Szum wyjściowy: 0,5 ppmP-P (0,1…10 Hz);
• Zakres temperatur pracy: -40…+125°C;
• Wydajność prądowa: ±10 mA;
• Pobór prądu w trybie shutdown: <4 µA;
• Napięcie zasilania: od V_OUT+50 mV do 40 V;
• Napięcie dropout (gwarantowane): 50 mV przy braku obciążenia, -150 mV @ -10 mA, 450 mV @ 10 mA;
• Load Regulation (gwarantowany): maks. 3 ppm/mA @ 25°C, maks. 6 ppm/mA w całym zakresie temperatur pracy;
• Line Regulation (gwarantowany): maks. 2 ppm/V @ 25°C, maks. 4 ppm/V w całym zakresie temperatur pracy.

Więcej na: www.linear.com
