Przetwornica DC-DC Buck o zakresie napięć wejściowych 12...76 V i wydajności prądowej 3 A

Firma Rohm wprowadza na rynek nowy typ przetwornicy DC-DC typu Buck o dużej niezawodności, dużej mocy wyjściowej i pomijalnych stratach w trybie standby, mogącej znaleźć zastosowanie w układach napędowych i infrastrukturze komunikacyjnej o typowym napięciu zasilania 48 V.

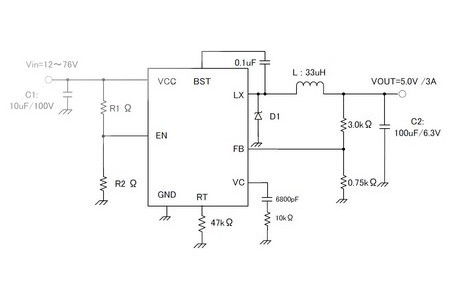

Układ ten zawiera wbudowany tranzystor MOSFET o napięciu przebicia 80 V, zapewniający odporność na duże przepięcia wejściowe wywołane m.in. wyładowaniami ESD. Pracuje w trybie prądowym zapewniającym szybką odpowiedź impulsową i łatwą kompensację fazy. Charakteryzuje się dużą sprawnością uzyskiwaną przy dużej różnicy między napięciem wejściowym i wyjściowym; przykładowo wynosi ona >80% w warunkach V_CC=48 V, V_OUT=5 V, I_OUT=1,0 A, f=300 kHz.

Do standardowego wyposażenia należy układ miękiego startu, zestaw obwodów zabezpieczających (nadprądowy, podnapięciowy, termiczny i nadnapięciowy) oraz precyzyjne źródło napięcia referencyjnego 1,0 V o stabilności wynoszącej ±1,5% w temperaturze pokojowej i ±2% w zakresie od –40 do +85°C.

BD9G341AEFJ jest produkowany w obudowie HTSOP-J8 o wymiarach 6,0 x 4,9 x 1,0 mm. Jego cena hurtowa wynosi 1,82 USD przy zamówieniach 2500 sztuk.

Pozostałe dane techniczne BD9G341AEFJ:

• technologia: BiCDMOS 0,6 mm,
• parametry wewnętrznego tranzystora n-MOS: 80 V/3,5 A/150 mW,
• zakres napięć wejściowych: 12...76 V,
• zakres napięć wyjściowych: od 1,0 V do V_CC,
• wydajność prądowa: 3 A,
• częstotliwość taktowania: od 50 do 750 kHz.
