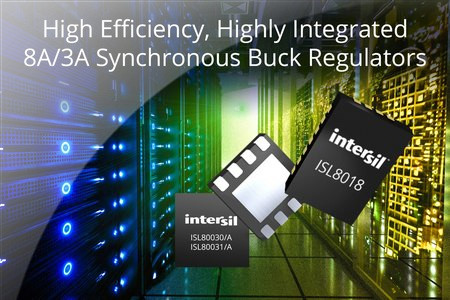

Regulatory impulsowe Buck z wejściem 5 V o wydajności prądowej do 8 A

Intersil dodaje do oferty 5 typów regulatorów impulsowych typu Buck obniżających napięcie wejściowe 5 V do wartości już od 0,6 V. Są to układy wysokoprądowe przeznaczone do zasilania układów FPGA, DSP i mikroprocesorów.

Model ISL8018 dostarcza do obciążenia maksymalny prąd ciągły 8 A ze źródła wejściowego 2,7...5,5 V zapewniając przy tym sprawność sięgającą 97% i większy stopień integracji od innych podobnych regulatorów. Z kolei miniaturowe układy rodziny ISL8003x, produkowane w obudowach o powierzchni 2 x 2 mm, dostarczają do obciążenia maksymalny prąd ciągły 3 A, zapewniając sprawność do 95%.

ISL8018 umożliwia łączenie i synchronizowanie kilku regulatorów pracujących z tą samą częstotliwością taktowania w konfiguracji master/slave z wzajemnym przesunięciem fazowym. Ogranicza to impulsy prądowe i generowane zaburzenia EMI. Napięcie wyjściowe może być dostrajane w zakresie ±10% wartości nominalnej, umożliwiając kompensację spadku napięcia wyjściowego na kablach. Wbudowany ogranicznik prądowy dla aplikacji 8 A, 5 A i 3 A pozwala stosować mniejsze cewki indukcyjne, co ogranicza przestrzeń montażową i koszt podzespołów. Częstotliwość pracy może być w przypadku modelu ISL8018 programowana w zakresie od 500 kHz do 4 MHz, umożliwiając współpracę z miniaturowymi elementami pasywnymi.

ISL80030, ISL80030A, ISL80031 i ISL80031A to regulatory wzajemnie kompatybilne pod względem rozkładu wyprowadzeń, wyposażone w wewnętrzne tranzystory PMOS i NMOS o bardzo małej rezystancji R_DS(on). Wymagają minimum elementów współpracujących. Dzięki niskiej temperaturze pracy struktury nie muszą być chłodzone radiatorami ani wentylatorami, nawet przy pracy z maksymalnym prądem wyjściowym 3 A.

Zawierają wewnętrzny obwód kompensacyjny eliminujący część elementów zewnętrznych. Całkowity obwód może w ich przypadku zostać zrealizowany na powierzchni nie przekraczającej 64 mm². ISL80031 i ISL80031A oferują dodatkowo tryby pracy light load zapewniające dużą sprawność przy małych obciążeniach.

Kluczowe cechy ISL8018:

• sprawność do 97%,
• możliwość realizacji kompletnego regulatora na powierzchni <97 mm²
• zakres dostrajania napięcia wyjściowego ±10%,
• zakres programowania napięcia wyjściowego od 0,6 V do V_IN, (opcjonalne wersje z ustalonym fabrycznie napięciem wyjściowym),
• programowalny ogranicznik prądowy,
• synchronizacja częstotliwości taktowania od 500 kHz do 4 MHz,
• wbudowany układ miękkiego startu,
• funkcja soft-stop zapewniająca rozładowanie pojemności wyjściowej w trybie disabled,
• ogranicznik prądu szczytowego,
• zabezpieczenie zwarciowe i termiczne.

Kluczowe cechy ISL80030, ISL80030A, ISL80031 i ISL80031A:

• sprawność do 95% przy prądzie wyjściowym 3 A,
• częstotliwość taktowania do 2 MHz,
• pobór prądu w stanie spoczynkowym na poziomie 35 mA,
• przełączalne tryby pracy PFM/PWM,
• zabezpieczenie zwarciowe, nadprądowe, termiczne,
• wbudowany układ miękkiego startu,
• funkcja soft-stop zapewniająca rozładowanie pojemności wyjściowej w trybie disabled,
• zabezpieczenie podnapięciowe i nadnapięciowe.

8-amperowy regulator ISL8018 jest produkowany w obudowie QFN-20 o powierzchni 4 x 3 mm. Jego cena hurtowa wynosi 1,60 USD przy zamówieniach 1000 sztuk. Producent oferuje do niego płytkę demonstracyjną ISL8018DEMO1Z w cenie 20 USD i płytkę ewaluacyjną ISL8018EVAL3Z w cenie 115 USD.

3-amperowe regulatory ISL80030, ISL80030A, ISL80031 i ISL80031A są produkowane w obudowach DFN-8 o powierzchni 2 x 2 mm. Ich ceny hurtowe zaczynają się od 0,59 USD. Dostępne są płytki demonstracyjne ISL80030DEMO1Z i ISL80031DEMO1Z w cenie od 18 USD.
