Regulator DC-DC step-down rodziny µModule o wydajności prądowej 2 x 18 A

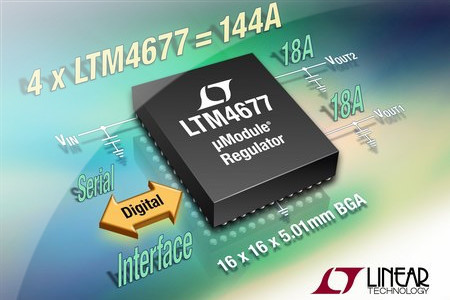

Firma Linear Technology prezentuje najnowszy regulator DC-DC step-down rodziny µModule, wyposażony w interfejs PMBus do konfiguracji i monitorowania parametrów pracy. LTM4677 jest regulatorem podwójnym o wydajności prądowej 2 x 18 A, mogącym również pracować w konfiguracji jednokanałowej zapewniającej wydajność 36 A.

Istnieje możliwość równoległego łączenia do 4 tego typu regulatorów w konfiguracji wielofazowej, zapewniających sumaryczną wydajność prądową 144 A. Co więcej, LTM4677 może współpracować z innymi regulatorami µModule nie zawierającymi interfejsu PMBus, np. 26-amperowym LTM4620 czy 36-amperowym LTM4630. Pod względem funkcjonalnym i rozkładu wyprowadzeń jest kompatybilny z wcześniejszymi wersjami LTM4675 (2 x 9 A) i LTM4676A (2 x 13 A), dzięki czemu może być stosowany jako zamiennik o większym prądzie wyjściowym, nie wymagający wprowadzania zmian w projekcie płytki drukowanej.

LTM4677 akceptuje napięcia wejściowe z zakresu od 4,5 do 16 V i umożliwia programowanie napięcia wyjściowego w zakresie od 0,5 do 1,8 V. Zapewnia dokładność stabilizacji napięcia wyjściowego wynoszącą ±0,5% w całym zakresie dopuszczalnych temperatur pracy i dokładność pomiaru prądu wyjściowego na poziomie ±2,5%. Zawiera komplet elementów niezbędnych do realizacji regulatora, w tym wysokoprądowe tranzystory MOSFET i cewki, dzięki czemu wymaga dołączenia tylko kilku zewnętrznych podzespołów pasywnych.

LTM4677 jest zamykany w obudowie BGA o wymiarach 16 x 16 x 5 mm. Cechuje się szerokim zakresem dopuszczalnych temperatur pracy od -40 do +125°C. Jego cena hurtowa wynosi 39,60 USD przy zamówieniach 1000 sztuk.
