Przetwornica DC-DC buck-boost o napięciu wejściowym od 300 mV do aplikacji energy-harvest

LTC3106 to przetwornica DC-DC buck-boost małej mocy o niskim napięciu wejściowym już od 300 mV, przeznaczona do zastosowań w aplikacjach korzystających z odnawialnych źródeł energii (energy-harvest). Nadaje się do zasilania m.in. zdalnych czujników z komunikacją bezprzewodową charakteryzujących się małym średnim poborem prądu w długich okresach i skokowym wzrostem zapotrzebowania na prąd przy okresowej transmisji danych.

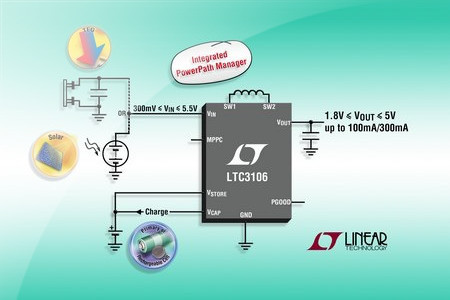

LTC3106 zawiera dwa wejścia zasilające: główne dla przetwornika energy-harvest, którym może być np. ogniwo fotowoltaiczne lub generator termoelektryczny (TEG) oraz pomocnicze dla baterii lub akumulatora doładowywanego nadwyżką energii ze źródła głównego. Przy zbyt niskim napięciu na wejściu głównym, układ jest automatycznie przełączany na źródło pomocnicze.

LTC3106 przy podłączonym źródle pomocniczym może pracować w zakresie napięć wejściowych od 300 mV do 5,5 V, zapewniając wydajność prądową min. 300 mA (typ. 400 mA) w stanie stabilnym i 650 mA w szczycie przy sprawności sięgającej 92%. Jego napięcie wyjściowe, programowane na wyprowadzeniach konfiguracyjnych może wynosić 1,8, 2,5, 3,3 lub 5,0 V. Przy braku źródła pomocniczego, minimalne napięcie wejściowe niezbędne do rozruchu wynosi 850 mV, a po uruchomieniu może zostać obniżone do 300 mV. Specjalny tryb pracy \"shelf\" gwarantuje, że źródło pomocnicze pozostanie naładowane w przypadku podłączenia do nieaktywnej przetwornicy LTC3106 przez długi okres czasu.

Ważniejsze cechy LTC3106:

• dwuwejściowa, niskonapięciowa przetwornica DC-DC buck-boost,
• kontrola MPPC (Maximum Power Point Control) dla źródeł wysokimpedancyjnych,
• napięcie wyjściowe: 1,8, 2,5, 3,3 lub 5,0 V (programowane na wyprowadzeniach),
• zakres VIN (ze źródłem podtrzymującym): od 300 mV do 5,5 V,
• zakres VIN (bez źródła podtrzymującego): od 850 mV do 5,5 V (od 300 mV po rozruchu),
• pobór prądu w stanie spoczynkowym: od 1,6 µA (w trybie Burst),
• kompatybilność z bateriami i akumulatorami,
• napięcie wyjściowe programowane cyfrowo,
• obwód doładowywania akumulatora podłączonego do wejścia zasilania pomocniczego,
• tryb pracy \"shelf\" odcinający wyjście akumulatora przy nieaktywnej przetwornicy,
• wyjście Power Good,
• ogranicznik prądu wyjściowego,
• zabezpieczenie nadnapięciowe, podnapięciowe, termiczne.

LTC3106 jest zamykany w obudowach QFN-20 (4 x 3 mm) i TSSOP-20. Jego ceny hurtowe zaczynają się od 2,94 USD przy zamówieniach 1000 sztuk.

Więcej na: www.linear.com
