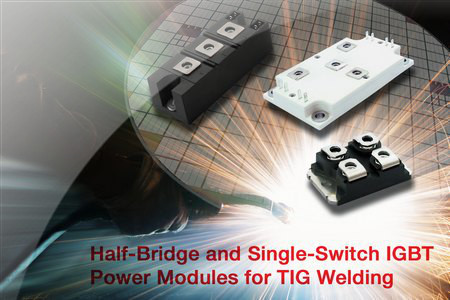

Firma Vishay wprowadziła do oferty serię czterech 600-woltowych modułów IGBT zaprojektowanych do zastosowań w spawarkach TIG, obejmującą trzy wersje półmostkowe i jedną z pojedynczym tranzystorem. Są to moduły o zakresie prądów przewodzenia od 100 do 400 A, produkowane w technologii Trench PT pozwalającej zmniejszyć powierzchnię obudowy w stosunku do tranzystorów planarnych, zwiększyć gęstość mocy i obniżyć przewodność cieplną złącze-obudowa bez pogorszenia pozostałych parametrów.
Charakteryzują się bardzo małym napięciem przewodzenia kolektor-emiter VCE(ON), wynoszącym od 1,1 V i energią wyłączania Eoff od 11 mJ. Mogą pracować w zakresie częstotliwości przełączania do 1 kHz.
Moduły półmostkowe VS-GP100TS60SFPbF, VS-GP300TD60S i VS-GP400TD60S zawierają dwa tranzystory Trench PT z diodami anty-równoległymi HEXFRED i FRED Pt, zamykane w obudowach INT-A-PAK i Dual INT-A-PAK o grubości 17 mm. VS-GP250SA60S to moduł z pojedynczym tranzystorem, produkowany w obudowie SOT-227. Charakteryzuje się bardzo małą indukcyjnością pasożytniczą, poniżej 5 nH.
| Oznaczenie | VS-GP100TS60S | VS-GP250SA60S | VS-GP300TD60S | VS-GP400TD60S |
| IC | 100 A | 250 A | 300 A | 400 A |
| VCE(ON) | 1,16 V | 1,10 V | 1,30 V | 1,30 V |
| Obudowa | INT-A-PACK | SOT-227 | DIAP | DIAP |
| Eoff | 15.3 mJ | 11 mJ | 33 mJ | 45 mJ |
| Topologia | half bridge | single switch | half bridge | half bridge |
| Dioda | FRED Pt | - | HEXFRED | HEXFRED |
Więcej na: www.vishay.com
